Evaluieren der Kosten eines Blechteils

Sie führen hier Sheet Metal Costing aus, um die Kosten für die Herstellung eines Blechteils zu bestimmen. Dieses Verfahren ist für Hersteller hilfreich.

1. Öffnen Sie install_dir\samples\whatsnew\costing\costing.sldprt.

   Ein Blechteil wird eingeblendet.



2. Klicken Sie auf Sheet Metal Costing (Extras-Symbolleiste) oder Extras > SolidWorks Costing > Sheet Metal Costing.
3. Wählen Sie im Task-Fensterbereich Sheet Metal Costing unter Costing Vorlage die Vorlage sample_shm_metric_waterjet aus.

   Die Kostenvorlage enthält die Verfahren, die Sie oder der Hersteller für die Fertigung des Teils verwenden können. Informationen wie Materialkosten und Größen, Produktionskosten und Kosten der Vorbereitung der Produktion können in die Vorlage mit einbezogen und angepasst werden. Diese Costing-Vorlage ist für das Wasserstrahlschneiden von Blech eingerichtet.

   Das Costing-Werkzeug berechnet die Produktionskosten unter Verwendung der Materialinformationen im Teil.

   Im Task-Fensterbereich Sheet Metal Costing werden die Geschätzten Kosten pro Teil angezeigt.

   Element im Task-Fensterbereich Sheet Metal Costing	Beschreibung
   Vergleich	Auf der Grundlage der Daten in der Vorlage und des Teils im Grafikbereich wurden mit dem Costing-Werkzeug die Kosten des Teils berechnet.
   Aufgliederung	Eine Aufgliederung der Kostenberechnung zeigt, dass die Materialkosten einen bestimmten Anteil an den Gesamtkosten und die Produktionskosten (Arbeit, Maschinenzeit und Gemeinkosten) den restlichen Teil der Gesamtkosten ausmachen.

4. Im Task-Fensterbereich Sheet Metal Costing werden unter Material folgende Informationen angezeigt:

   Element im Task-Fensterbereich Sheet Metal Costing	Beschreibung	Wert
   Klasse	Klasse des Materials auf der Grundlage des Materials, das für das Teil in der SolidWorks-Software festgelegt wurde.	Stahl
   Name	Auf der Grundlage des Materials, das für das Teil in der SolidWorks-Software festgelegt wurde.	Unlegierter Baustahl
   Dicke von Vorlage	Der Dickenwert in der Vorlage, der mit der Teildicke übereinstimmt oder dieser am nächsten kommt. Wenn kein Dickenwert in der Vorlage mit der Teildicke übereinstimmt, wird der nächstliegende Dickenwert in der Vorlage ausgewählt, und das Warnsymbol weist darauf hin, dass sich die Dicken unterscheiden.	1.2100 mm
   Materialkosten	Die Kosten, die für das Material bei der ausgewählten Dicke in der Vorlage definiert wurden.	3.30

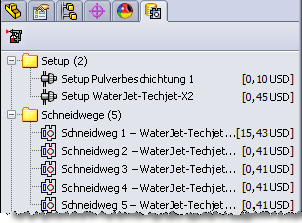

5. Der CostingManager im FeatureManager zeigt Herstellungs-Features wie Biegungen und Schnittbahnen an, die im Teil erkannt wurden. Im CostingManager wird Folgendes angezeigt:



   Produktionsprozess	Beschreibung
   Rüstkosten	Kosten im Zusammenhang mit der Vorbereitung der Produktion, zum Beispiel für das Einrichten der Maschinen zum Ausführen eines Stapels (Los) von Teilen. Klappen Sie den Ordner Setup auf, und bewegen Sie den Cursor über einen Rüstkosteneintrag , um zu sehen, wie die Kosten berechnet werden.
   Schneidpfade	Für das Wasserstrahlschneiden sind fünf Schneidlinien verfügbar. Klappen Sie den Ordner Cut Paths (Schneidpfade) auf, und bewegen Sie den Cursor über einen Schneidpfad , um zu sehen, wie die Kosten berechnet werden. Wählen Sie einen Schneidpfad zum Hervorheben der Geometrie im Modell aus.
   Biegungen	Es werden mehrere Biegungen einschließlich eines Blechkantenrands erkannt. Biegungen werden als Kosten pro Biegung berechnet.
   Bibliotheks-Features	Die Bibliotheks-Features im Teil werden erkannt.
   Benutzerdefinierte Operationen	Pulverbeschichtung wird als benutzerdefinierte Operation auf dieses Teil angewendet. Es wurde in der Vorlage eingerichtet, um es auf alle Teile anzuwenden.
   Keine Kosten zugewiesen	Alles, was das Werkzeug „Costing“ nicht erkennt oder in der Vorlage nicht definiert ist.

6. Lassen Sie dieses Teil und den Task-Fensterbereich Sheet Metal Costing für den nächsten Vorgang geöffnet.
