Balkenergebnisse in eDrawings anzeigen

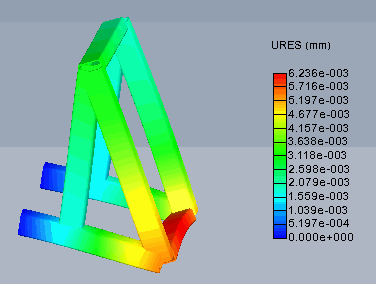

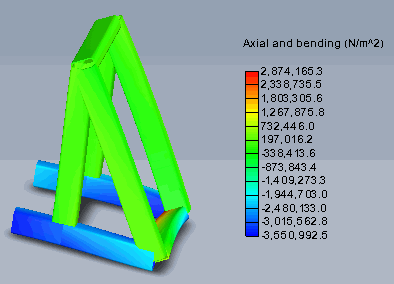

Sie können Balkenergebnisse auf der eigentlichen Balkengeometrie speichern und in eDrawings so wie in SolidWorks Simulation anzeigen. Früher wurden Balkenergebnisse in eDrawings auf Zylindern angezeigt.

So speichern Sie Balkenergebnisse auf der eigentlichen Balkengeometrie und zeigen sie in eDrawings an:

  1. Erstellen Sie die Balkendarstellungen in SolidWorks Simulation.
  2. Klicken Sie in der Simulationsstudienstruktur mit der rechten Maustaste auf Ergebnisse, und klicken Sie auf Alle Darstellungen als eDrawings speichern.
  3. Geben Sie im Dialogfeld Speichern unter einen Speicherort unter Speichern unter sowie einen Dateinamen unter Dateiname ein. Klicken Sie auf Speichern.
  4. Öffnen Sie die Datei in eDrawings.
Übergeordnetes Thema: Balkenergebnisse
