Explosionsansicht erstellen

Sie können Explosionsansichten von Mehrkörper-Teilen erstellen.

  1. Öffnen Sie install_dir\samples\whatsnew\Parts\weldment01.sldprt.


  2. Klicken Sie auf Einfügen > Explosionsansicht.
  3. Wählen Sie im Grafikbereich Gusset2 aus.


    Im PropertyManager wird unter Einstellungen die Option Gusset2 in Komponente(n) der Explosionsstufe PM_components_select.gif angezeigt.

    Im Grafikbereich wird eine Triade angezeigt, die mit der X-, Y- und Z-Achse des Modells ausgerichtet ist.

    Ändern Sie nun die Ausrichtung der Triade.

  4. Klicken Sie mit der rechten Maustaste auf den mittleren Kreis der Triade, und klicken Sie auf Ausrichten auf.
  5. Wählen Sie die schmale Fläche des Knotenblechs aus.



    Der blaue Ziehpunkt wird senkrecht zur ausgewählten Fläche ausgerichtet.

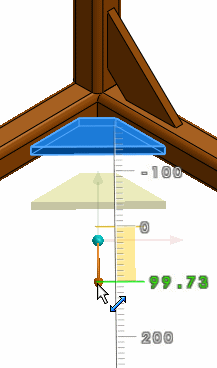

  6. Ziehen Sie den blauen Ziehpunkt, um das Knotenblech vorwärts zu verschieben.


  7. Legen Sie das Knotenblech ungefähr an der gezeigten Stelle ab.
