Superfici non ridotte
Con Allunga superficie, si possono coprire i fori delle superfici e i bordi esterni allungando una superficie esistente lungo i contorni. I contorni possono inoltre essere allungati secondo una percentuale prestabilita o è possibile connettere i punti finali per riempire la superficie. Usare lo strumento Allunga superficie con qualsiasi superficie importata o con le superfici create.
Nota: Allungasuperficie estende una superficie esistente, mentre Riempimento della superficie crea le varie superfici, applica una patch tra le facce, usa le curve di vincolo e così via.
Per utilizzare Superficie non ridotta:
-
Aprire la parte della superficie da allungare.
-
Fare clic su  Allunga superficie nella barra degli strumenti di superficie o Inserisci, Superficie, Allunga.
-
In Selezioni  , scegliere la faccia o i bordi da allungare.
Nota: a seconda del bordo selezionato, la superficie può estendere i suoi contorni. Per vincolare il bordo, selezionare il bordo adiacente, come illustrato in basso.
|
|
|
|
|
|

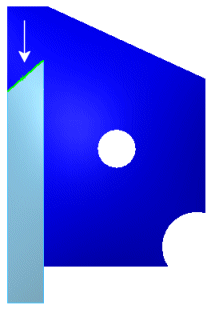

Estensione dei bordi. Se si seleziona il bordo, la superficie estenderà i suoi contorni. Regolare la Distanza  per estendere la superficie di una percentuale relativa al suo contorno.
|
Per vincolare l'estensione della superficie, selezionare entrambi i bordi nel modo illustrato in alto.
|
-
In corrispondenza di Opzioni, con Tipo di allungamento del bordo, è possibile accettare la scelta di default Estensione dei bordi perallungare tutti i bordi fino ai contorni. Oppure è possibile selezionare entrambi i bordi e scegliere Connessione dei punti finali, come illustrato a destra.
Per creare l'estensione di una superficie che si congiunge con la superficie originale, selezionare Unisci con originale (default).
Per generare un corpo di superficie distinto e nuovo, deselezionare Unisci con originale. Sia l'originale che il nuovo corpo della superficie appariranno nell'albero di disegno FeatureManager.
-
Fare clic su OK  per allungare la superficie.
|
|
|
|
|
|
L'accorciatura della superficie, seleziona entrambi i bordi a sinistra e il bordo interno. In corrispondenza di Opzioni, selezionare Connessione dei punti finali.
|
L'allungamento della superficie, seleziona la faccia. In corrispondenza di Opzioni, selezionare Tutti i bordi. Tutti i bordi vengono estesi fino ai contorni.
|
