Tabelle di punzonatura

È possibile inserire una tabella di punzonatura nella vista di ripetizione piatta delle parti di lamiera all'interno dei disegni.

Le tabelle di punzonatura contengono le funzioni di formatura e libreria utilizzate nei corpi di lamiera:
Indicatore
Annotazione aggiunta a ciascuna funzione di punzonatura nella ripetizione piatta
Posizione X
Distanza dall'asse X al punto di inserimento dello strumento
Posizione Y
Distanza dall'asse Y al punto di inserimento dello strumento
ID punzonatura
Proprietà dello strumento di formatura o della funzione di libreria utilizzata nel componente
Quantità
Numero di volte in cui lo strumento di formatura o la funzione di libreria viene utilizzata nella ripetizione piatta
Angolo
Angolo tra l'asse X e lo strumento

Punch Table Part - flat-pattern-view

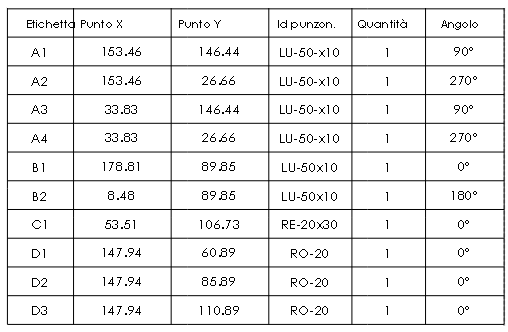

Tabella di punzonatura
