Questo argomento spiega alcuni termini associati al connettore Saldatura del bordo.
- Saldatura di raccordo
- Una saldatura triangolare che congiunge due parti di metallo ad angolo retto.
Tutte le saldature di raccordo definite nel PropertyManager di Saldatura del bordo hanno una configurazione a 45°.
- Saldatura di scanalatura
- Una saldatura applicata a un'apertura preformata o una scanalatura tra due parti di metallo.
Le saldature di scanalatura definite nel PropertyManager di Saldatura del bordo possono rappresentare tutti i tipi di saldatura da bordo a bordo (condizioni lembo retto, V, J e U).

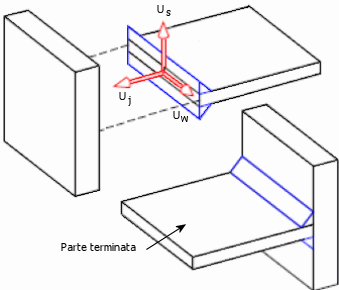

- Sistema di coordinate di giuntura locale mediante Saldatura
- I risultati di una saldatura del bordo sono calcolati per tutti nodi di mesh sul bordo intersecante della parte terminata. I risultati sono calcolati rispetto a un sistema di coordinate locale stabilito a ciascun nodo, come mostra la figura.
- Normale di superficie, Us: l'asse è normale alla superficie superiore dello shell della parte terminata.
- Giuntura di saldatura normale, Uj: l'asse è normale al bordo shell intersecante della parte terminata e orientato distalmente dalla parte.
- Asse di saldatura, Uw: l'asse corre parallelo alla directory della giunzione di saldatura. La sua direzione è definita da Uw = Us x Uj.
- Dimensione saldatura
- La quota di compenetrazione nel giunto di una saldatura di scanalatura. La distanza dalla radice al tallone di una saldatura di raccordo (gambo di saldatura).
- Gola di saldatura
- La distanza minima dalla radice della saldatura alla faccia della saldatura (t).
- Forza normale del giunto
- Un componente della forza di saldatura (Tj) che agisce in direzione normale al bordo shell intersecante della parte terminata lungo l'asse normale del giunto di saldatura, Uj.
- Forza asse saldatura-taglio
- Un componente della forza di saldatura (Tw) che agisce in direzione parallela alla giunzione di saldatura lungo l'asse di saldatura locale, Uw.
- Forza normale di superficie-taglio
- Un componente della forza di saldatura (Ts) che agisce lungo l'asse normale della superficie locale, Us.
- Momento flessionale
- Un momento (Mw) che agisce attorno all'asse di saldatura locale, Uw.
