Esempio: Aggiunta di una linea di sfalsamento
In questo esempio, una linea di instradamento nello schizzo di una linea di esplosione attraversa un componente e pertanto viene aggiunto uno sfalsamento intorno al componente.
Per aggiungere uno sfalsamento a una linea di instradamento:
- Fare clic su Linea sfalsamento
(barra degli strumenti Esplodi schizzo).
- Fare clic su una linea per inserire lo sfalsamento.
-

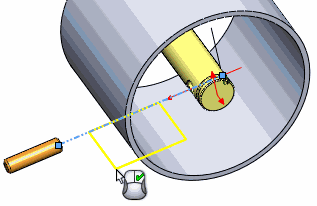

Spostare il puntatore per visualizzare l'anteprima della larghezza e della profondità dello sfalsamento.
Se si fa clic sulla linea di schizzo e si rilascia il puntatore, è possibile cambiare i piani nello schizzo 3D premendo Tab. Se si fa clic e si trascina la selezione (senza rilasciarla), non è possibile cambiare i piani.

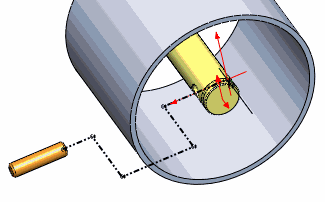

- Fare nuovamente clic per completare lo sfalsamento.
Lo strumento Sfalsamento rimane attivo per consentire l'inserimento di più sfalsamenti.
- Fare clic su
per chiudere il PropertyManager.
