Usare la pagina Creazione guidata fori per configurare gli standard, i tipi e i fori della Creazione guidata fori. Si potranno anche assegnare gli smart fastener per ogni tipo di foro standard. Per semplificare la configurazione, selezionare solo gli standard di foratura e l'hardware da usare.
Per accedere alla pagina
Creazione guidata fori:
-
Dal menu Windows, fare clic su .
- Fare clic su 1 - Creazione guidata fori.
Passare in rassegna gli standard usando il pannello a sinistra o facendo clic sulle cartelle nel pannello a destra. È possibile selezionare o deselezionare gli elementi nel pannello a destra.
La prima volta che si utilizza questa pagina, un suggerimento copre il pannello di destra. Fare clic sul suggerimento per visualizzare il pannello a destra.
Pannello di sinistra

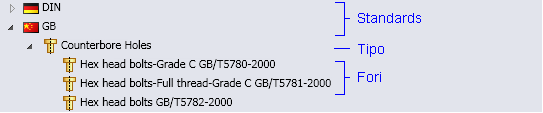

Sotto Standard della creazione guidata fori, il pannello di sinistra contiene gli standard, le categorie e i tipi:
Pannello di destra
Per rimuovere un elemento, deselezionare la casella di controllo. Una volta deselezionato un elemento, questo è disattivato nel pannello di destra e in quello di sinistra fino a selezionarlo nuovamente.
È possibile aprire uno standard, una categoria o un tipo nel pannello a destra. Fare clic su Torna indietro
per risalire di un livello.
Per definire una copia di uno standard di foratura, fare clic su Copia standard
. Fare clic su
per eliminare gli standard definiti dall'utente.
Proprietà standard
Fare clic sul nome di una proprietà standard e selezionare o deselezionare i valori nell'elenco a destra.
| |
Proprietà dei fori |
L'elenco di proprietà varia in base al tipo di foro. Le proprietà comuni comprendono le quote (come ad esempio Dimensioni) e Riferimenti di filettatura. I valori selezionati per le proprietà determinano il numero totale di configurazioni per i fori. Deselezionare i valori di dimensione e altro per ridurre il numero di configurazioni.
|
 |
Proprietà globali |
Indica che la proprietà è condivisa con altri fori dello standard. |
 |
Aggiungi nuova dimensione |
Apre la finestra di dialogo Aggiungi nuova dimensione, in cui è possibile aggiungere nuove dimensioni alla dimensione di fori o all'elenco proprietà di configurazione dei riferimenti di filettatura. |
Elementi di fissaggio automatici
| |
Smart Fastener |
Visualizza lo smart fastener assegnato allo standard selezionato della creazione guidata fori. |
| |
Riassegna |
Permette la riassegnazione dello smart fastener per i fori standard della creazione guidata fori. |
