積重ねバルーン（Stacked Balloon）PropertyManager は積重ねバルーンを図面、またはアセンブリ ドキュメントに挿入、または既存の積重ねバルーンを選択すると開きます。 プロパティは選択したバルーンに適用されます。
バルーンの設定
| スタイル |
バルーンの形状と枠に使用するスタイルをリストから選択します。

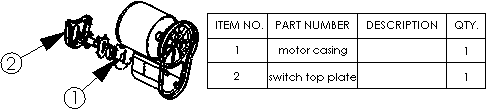

円形中線（Circular Split Line）スタイルを選択した場合、下部テキスト（Lower Text）ボックスが下半分のバルーン用に開き、データを入力できます。 円形中線スタイル（Circular Split Line style）を使用すると、構成部品の部品番号と個数をバルーンで表示できます。 データはテキスト、ユーザー定義プロパティ、参照構成部品に変更できます。
|
| サイズ |
リストからサイズを選択（指定の文字数）、テキストにフィット（Tight fit）（テキストに自動的に調整が加えられ）を選択、あるいはユーザー定義（User Defined）（バルーン サイズを設定できます）を選択します。 |
| バルーン テキスト（Balloon text） |
バルーンのテキストを選択します。- テキスト
- ユーザー定義テキスト（Custom Text）ボックスが開き、テキストを入力できます。
- 部品番号
- 部品表の部品番号を示します。
- 個数
- アセンブリでのアイテムの個数を示します。
- ユーザー定義プロパティ
- ユーザー定義プロパティボックスはアイテムを選択するために開きます。
- 構成部品参照
- 構成部品参照（Component Reference）（構成部品プロパティ ダイアログ ボックスにあります）で指定されているテキストを表示します。
- スプール参照
|
| 下部テキスト |
円形中線（Circular Split Line）スタイルを選択した場合、ボックスに下部セクションのテキストを指定できます。 バルーン テキスト（Balloon text）の項と同じオプションを使用できます。 |
| バルーン テキスト ソース |
アセンブリでのバルーンの番号付けの方法を指定します:
- アセンブリ構造
- FeatureManager デザインツリーにおける構成部品の順番を使用します。
- BOM <n>
- 選択部品表で表示される順番を使用します。
|
| 行ごとのバルーン |
次の行を開始する前に一行に積み重ねるバルーンの数を設定します。
各行に 2 つのバルーンがある例:
|
右に積重ね
左に積重ね
下に積重ね
上に積重ね
|
引出線に対応する積重ねの方向をクリックします。 |
レイヤー（Layer）
 |
レイヤー |
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。
|
詳細設定プロパティ（More Properties）
既存の積重ねバルーンの詳細設定プロパティ（More Properties）をクリックして注記 PropertyManagerを開き、引出線や矢印のプロパティを設定できます。
