DimXpert 値 PropertyManager（DimXpert Value PropertyManager）

DimXpert PropertyManager で、寸法と公差の表示を指定します。デフォルトの公差と小数位数を設定するには、オプション (Options)、ドキュメント プロパティ(Document Properties)、DimXpertをクリックします。

参照フィーチャー（Reference Features）

DimXpert 方向(DimXpert Direction)

2つの軸か線タイプのフィーチャーの間に寸法を適用するとき、このオプションは現われます。X、Y、Z オプションは、部品座標系に関連していて、フィーチャーの軸に垂直な各部品の軸で利用可能です。

スタイル

公差/小数位数（Tolerance/Prevision)

寸法テキスト値（Callout value）：寸法テキストには穴の指定方法が複数あるため、すべての寸法は個々にリストされます。この機能では、深さをもつ単一穴、座ぐり穴、皿穴、組み合わされた溝寸法、面取りに有効です。

公差タイプ （Tolerance Type）：リストから選択します。選択できるタイプは寸法のタイプによります。

最大許容差 （Maximum Variation）：

最小許容差 （Minimum Variation）：

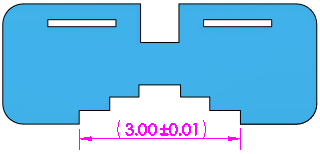

括弧で表示（Show parentheses）：公差値の前後に括弧を挿入します。

単位小数位数 （Unit Precision）：リストから寸法値の小数以下の桁数を選択します。

公差の精度 （Tolerance Precision）:公差値に対する小数点以下の桁数を選択します。

穴と軸（For Holes and Shafts）

分類 （Classification）:(はめあい(Fit)、はめあい公差(Fit with tolerance)、または、はめあい (公差のみ)(Fit (tolerance only))　穴基準はめあい(Hole Fit)か軸基準はめあい(Shaft Fit) (以下参照)の何れか選択すると、選択されていない方リのリストを(穴基準はめあい または 軸基準はめあい) 分類に基づいてフィルターされます。

穴基準はめあい（Hole Fit） と 軸基準はめあい（Shaft Fit） ：(はめあい(Fit)、はめあい公差(Fit with tolerance)、はめあい (公差のみ)) リストから選択するか、任意のテキストを入力します。

注記: 穴基準はめあい （Hole Fit）または 軸基準はめあい（Shaft Fit）を指定し、但し両方を指定していない場合、上下寸法許容差 (最大許容差（Maximum Variation）と最小許容差 （Minimum Variation））は、はめあい公差（Fit with tolerance）またははめあい（公差のみ）（Fit （tolerance only））タイプで使用できます。

はめあい公差表示（Fit tolerace display）：(はめあい(Fit)、はめあい公差(Fit with tolerance)、または はめあい (公差のみ)Fit (tolerance only))。

線付き積重ね（Stacked with line display）

線無し積重ね(Stacked without line display)

直線状表示(Linear display)

主要値（Primary Value）

このオプションは読み取り専用です。寸法の名前と値を表示します。

寸法文字（Dimension Text）

インスタンス数（Instance count）：パターンで、これはインスタンス数を示します。

テキストコントロール：

• 括弧の追加 （Add Parentheses）：従動寸法（参照）を括弧で、あるいは括弧無しで表示できます。デフォルトでは、括弧で表示されます。



• 寸法の中央揃え (Center Dimension) :寸法テキストを補助線の間でドラッグすると、寸法テキストは補助線の中間にスナップ固定されます。



• 検査用寸法 （Inspection Dimension）

• オフセット テキスト （Offset Text）：引出線を使用して、寸法テキストをオフセットします。



テキスト（Text）：寸法は <DIM> で表され、中央のテキストボックスに自動的に表示されます。テキストボックスの任意の位置にポインタを置いてテキストを挿入します。

穴は、txcalloutformat.txt ファイルで指定されたフォーマットを使用します。詳細は、 DimXpert サイズ 寸法 (DimXpert Size Dimension)、寸法テキストフォーマットファイル(Callout format file)を参照してください。

テキスト揃え（Justify）：テキストを横に揃え、また 規格によっては、引出線を垂直に揃えることができます。

• 左揃え （Left Justify）、中央揃え （Center Justify）、右揃え （Right Justify）

• 上部揃え （Top Justify）、中央揃え （Middle Justify）、下部揃え （Bottom Justify）

記号（Symbols）：記号を追加する位置をポインタでクリックします。記号アイコンをクリックするか、詳細設定（More）をクリックして 記号のライブラリ (Symbol Library)にアクセスします。 .

DimXpert 寸法に記号を加えるときは注意をしてください。記号が寸法と公差の基本的な定義を変える可能性があります。
