アセンブリは、ピン、ボルト、ねじ、スプリングでお互いに接続された複数の部品で成り立っています。 ピンを持つアセンブリの例は、ラップトップ、はさみ、リフト、ペンチ、アクチュエータを含みます。 このようなアセンブリの動作をモデル化するために、伝統的に、それぞれのピン ジオメトリを作成して、ピンとそれらの接触面の間の接触状態を適用して、計算するために費用のかかるアプローチをしなければなりません。
実用的なアプリケーションでは、ピン自身の応力分布より、それらの隣接した部分、またはアセンブリでのピンの影響を調べたい場合があります。 このようなアプリケーションのために、昔からあるアプローチの代わりに、ピン結合を事実上アセンブリでピンの動作を表すために使うことができます。

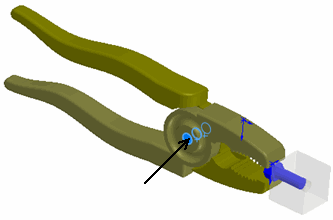

例えば、次の plier アセンブリで、ピンに対して回転し、2つの手に続く円筒面を使ってピン結合を定義することができます。 円筒面がピンに対して回転することを許可し、それらがお互いに関して軸方向に動くのを防がなければなりません。
表 1. ピン結合をいつ使用しますか(When to use Pin Connectors)
|
このピストン アセンブリでは、ピストン ケーシング内側の面とピストン ロッド面の間にピン結合を定義することができます。 ロッドをケースに差し込む/抜く際の抵抗を指定するために軸スプリングを使用することができます。 |
 |
このヒンジでは、2つのピン結合を定義することができます。 合計剛性は、2種類の剛性値の総和です。 ピンは直列でつながっているように見えますが、計算上は並列接続として処理されます。 |
 |
これらの部分的な円筒面の間では、ピン結合を定義することができます。 |
