板金パラメータの指定にゲージ/ベンド テーブルを使用

板金ゲージテーブルを部品全体にデフォルトの値を割り当てるために使うことができます。

しかし、デフォルト値と異なる厚みとベンド半径値を板金ゲージ/ベンド テーブルでエッジフランジのような、特定のフィーチャーに適用することができます。

厚みとベンド半径の値をコントロールするには:

  1. 板金部品を開き、板金フィーチャーを右クリックしてフィーチャー編集 （Edit Feature）をクリックします。

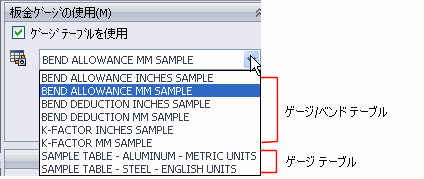

  2. 板金ゲージ（Sheet Metal Gauges）でゲージ テーブルを使用（Use Gauge table）を選択し、板金ゲージ/ベンド テーブルを選んで、すべての下流のフィーチャーの厚みと半径値を取得します。

  3. 板金のパラメータ（Sheet Metal Parameters）で厚みをコントロールするために次の何れかを行います:
    • テーブルからゲージ フェーブルを選択します。
    • 厚みの上書き（Override thickness）を選択し、厚みの値を変更します。
  4. 半径の上書き（Override radius）を選択し、ベンドの半径値を変更します。
