모서리 플랜지 PropertyManager의 새로운 옵션을 사용하면 플랜지 길이의 인접 거리를 기준으로 모서리 플랜지를 만들고 선택한 모서리에 붙어 있는 인접 측면에 접하는 플랜지 위치를 만들 수 있습니다.또한 플랜지 길이를 꼭지점까지로 작성하면 베이스 플랜지에 평행한 플랜지 및 플랜지 면에 수직인 플랜지를 만들 수 있습니다.

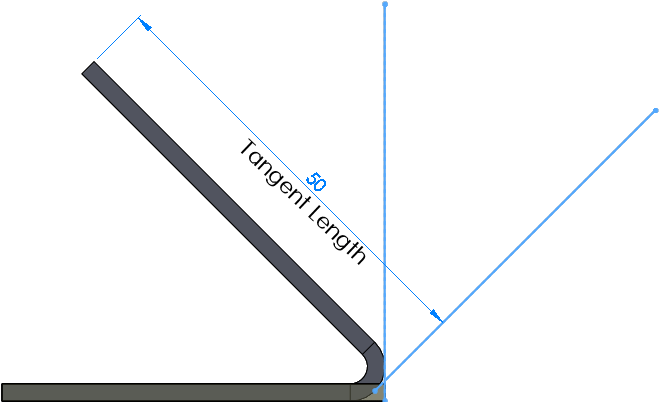

굽힘에 접하는 플랜지 길이
모서리 플랜지 길이를 굽힘에 접함으로 설정할 수 있습니다.이 옵션은 90도가 넘는 굽힘에 유효하며, 이 옵션을 사용하면 플랜지의 탄젠트 길이를 길이 계산의 기준으로 활용할 수 있습니다.굽힘에 접함을 사용하면 추가로 계산하지 않고도 탄젠트 길이에 입력할 수 있습니다.
모서리 플랜지 PropertyManager의 플랜지 길이에서 굽힘에 접함
을 클릭합니다.
플랜지 길이 꼭지점까지
모서리 플랜지 길이를 꼭지점까지로 설정하면 플랜지 면에 수직이거나 베이스 플랜지에 평행한 플랜지를 만들 수 있습니다.
모서리 플랜지 PropertyManager의 플랜지 길이에서 길이 마침 조건을 꼭지점까지로 선택한 다음 플랜지 면에 수직 또는 베이스 플랜지에 평행을 선택합니다.
꼭지점까지 옵션을 사용한 모서리 플랜지 길이의 예는 다음과 같습니다.
 |
 |
| 플랜지 면에 수직(기존 기능):빨간색 꼭지점이 모서리 플랜지의 끝면에 일치합니다.(이해를 돕기 위해 스케치 선 표시) |
베이스 플랜지에 평행:빨간색 꼭지점이 베이스 플랜지의 면에 평행한 평면을 통과합니다.(이해를 돕기 위해 스케치 선 표시) |

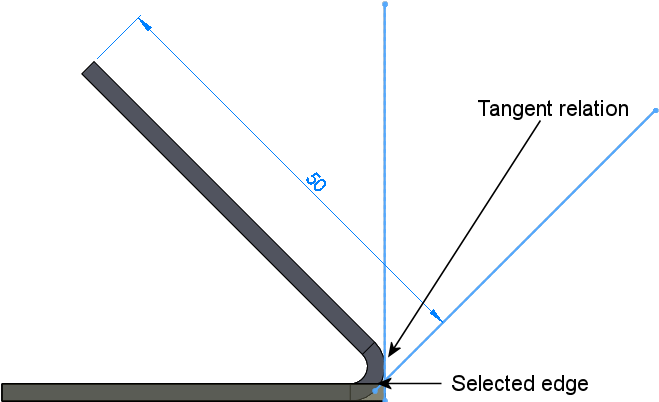

굽힘에 접한 플랜지 위치
모서리 플랜지 위치를 굽힘에 접함으로 설정할 수 있습니다.이 옵션은 모든 플랜지 길이 옵션 및 90도가 넘는 굽힘에 유효합니다.
플랜지 위치는 항상 선택한 모서리에 붙어 있는 측면에 접하고, 플랜지 길이는 항상 정확한 길이를 유지합니다.
모서리 플랜지 PropertyManager의 플랜지 위치에서 굽힘에 접함
을 클릭합니다.
