Menedżer właściwości PropertyManager Wartość DimXpert Wymiarów
W menedżerze właściwości PropertyManager Wartość DimXpert Wymiarów można określić wyświetlanie wymiarów i tolerancji. Aby ustawić domyślne wartości tolerancji i dokładności, należy kliknąć Opcje
, Właściwości dokumentu, DimXpert Wymiarów.

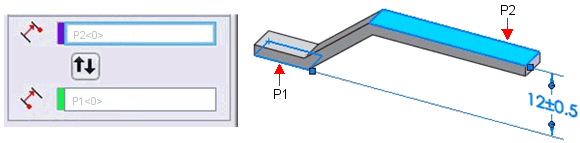

Operacje odniesienia
|
|
|
Operacja tolerancji  . Płaszczyzna górna P2.
 Dla wymiarów rozmiaru, w menedżerze właściwości PropertyManager pojawia się tylko Operacja tolerancji .
|
|
|
|
|
|
Operacja początkowa  . Płaszczyzna dolna P1.
|
|
|
|
|
|
Informacje dotyczące operacji początkowych i tolerancji zawiera norma ASME Y14.5M -1994, paragraf 2.6.1 lub ISO 129.
|
|
|
|
|
|
Zamień operacje  .
|
|
|
|
|
Przykłady użycia różnych operacji początkowych
|
|
|
Operacja początkowa = płaszczyzna dolna P1.
|
Operacja początkowa = płaszczyzna górna P2.
|
|
Symbol początku układu współrzędnych zamiast ostrza strzałki oznacza operację początkową.
|
|
|
|
|
|
|
|
Zwróćmy uwagę różne wyniki wymiarów.
|
|
|
Kierunek DimXpert Wymiarów
Opcja ta pojawia się gdy zastosujemy wymiar pomiędzy dwiema operacjami typu oś lub linia Opcje X, Y i Z odnoszą się do układu współrzędnych i są dostępne dla każdej osi części, która jest prostopadła do osi operacji.
|
Oś operacji jest równoległa do osi Z, co udostępnia opcje X i Y.
|
|
|
|
|
|
Opcja normalna N orientuje wymiar równolegle do kierunku zdefiniowanego przez najkrótszą odległość pomiędzy dwiema operacjami.
|
|
|
|
|
|
Opcja normalna N orientuje wymiar równolegle do kierunku zdefiniowanego przez najkrótszą odległość pomiędzy dwiema operacjami.
W tym przykładzie wymiar jest zorientowany równolegle do krawędzi.
|
|
Tolerancja/Dokładność
Wartość objaśnienia. Dla objaśnień typu otworu z wieloma specyfikacjami, wszystkie wymiary są wyszczególnione indywidualnie. Funkcja ta działa dla otworów prostych z głębokością, otworów z pogłębieniem walcowym, otworów z pogłębieniem stożkowym, połączonych wymiarów szczelin oraz sfazowań.
Typ tolerancji
. Należy wybrać z listy. Dostępne wybory zależą od typu wymiaru.
Odchyłka górna
.
Odchyłka dolna
.
Pokaż nawiasy. Wstawia nawiasy wokół wartości tolerancji.
Dokładność jednostek
. Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.
Dokładność tolerancji
. Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.
Dla otworów i wałów
Klasyfikacja
. (Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)). W przypadku wybrania Dopasowania otworu lub Dopasowania wałka (poniżej), lista dla drugiej kategorii (Dopasowanie otworu lub Dopasowanie wałka) jest filtrowana w oparciu o klasyfikację.
Dopasowanie otworu
i Dopasowanie wałka
. (Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)). Wybrać z listy lub wpisać dowolny tekst.
UWAGA: Tolerancje dwustronne (Odchyłka górna i Odchyłka dolna) są dostępne dla typu Pasowanie z tolerancją lub Pasowanie (tylko tolerancja) jeżeli określono Dopasowanie otworu albo Dopasowanie wałka, ale nie obydwie te opcje.
Wyświetlanie tolerancji dopasowania. (Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)).
Wyświetlanie stosu z linią.
Wyświetlanie stosu bez linii.
Wyświetlanie liniowe.
Wartość podstawowa
Opcja ta jest tylko do odczytu. Wyświetla ona wartość i nazwę wymiaru.
Tekst wymiarów
Liczba wystąpień. Dla szyków ukazuje liczbę wystąpień.
Sterowanie tekstem:
Tekst. Wymiar pojawia się automatycznie w środkowym polu tekstowym oznaczonym <DIM>. Należy umieścić wskaźnik gdziekolwiek w polu tekstowym, aby wstawić tekst.
Otwory wykorzystują format określony w pliku txcalloutformat.txt. Więcej informacji zawiera temat
Wymiar rozmiaru DimXpert Wymiarów
, Plik formatu objaśnienia.
Wyrównaj. Tekst można wyrównać tekst w poziomie, a dla niektórych standardów, linię wiodącą można wyrównać w pionie.
Symbole. Kliknąć, aby ustawić wskaźnik w miejscu, w którym ma zostać umieszczony symbol. Kliknąć ikonę symbolu lub kliknąć Więcej, aby uzyskać dostęp do
.
Należy zachować ostrożność przy wstawianiu symboli do wymiarów DimXpert Wymiarów, ponieważ symbole mogą zmieniać fundamentalną definicję wymiarów i tolerancji.
|
Wymiary w dwóch jednostkach. Określa, że wymiar jest wyświetlony zarówno w jednostkach miar systemu jak i w innych jednostkach. Obydwie jednostki są określane w części Narzędzia, Opcje, Właściwości dokumentu, Jednostki.
|
|
|
Dokładność jednostek . Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.
Dokładność tolerancji  . Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.
|
