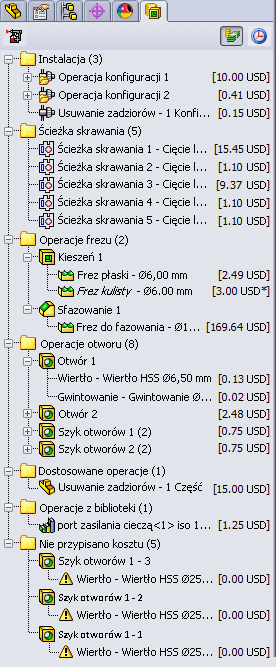

Menedżer kosztów CostingManager Machining

Aby wyświetlić menedżera CostingManager Machining, w części obrabianej maszynowo kliknąć Machined Costing (pasek narzędzi Narzędzia) lub kliknąć Narzędzia > SolidWorks Costing > Machining Costing.

Dostosowane operacje

Utwórz dostosowaną operację

Pozwala utworzyć dodatkowe operacje w szablonie obróbki, które zostaną dodane do kalkulacji kosztów.

Wyświetlanie kosztów/czasu

	Pokaż koszt	Wyświetla koszt każdej operacji niezbędnej do wyprodukowania części.
	Pokaż czas	Wyświetla czas trwania każdej operacji niezbędnej do wyprodukowania części.

Ustawianie

Folder Konfiguracja zawiera koszty związane z ustawieniami produkcji, np. przygotowaniem urządzeń do wykonania partii (serii) części. Każda operacja niezbędna do wyprodukowania części wymaga kosztu przygotowania. Koszty przygotowania zależą od czasu wymaganego do ustawienia części w maszynach. Koszt przygotowania obejmuje godzinowy koszt maszyny (wynikający z braku możliwości pracy maszyny w trakcie jej konfigurowania) oraz koszt pracy wymagany do ustawienia części. Koszt przygotowania, który jest uwzględniony w szablonie obróbki, zostanie uwzględniony przez narzędzie Costing.

W folderze Konfiguracja mogą znajdować się koszty przygotowania zdefiniowane w szablonie dla operacji z biblioteki lub operacji dostosowanych. Folder ten zawiera także wszystkie koszty przygotowania do skrawania, frezowania i wiercenia, pogrupowane w odpowiednie operacje przygotowania. W przypadku skrawania, frezowania i wiercenia zakłada się koszt wynoszący 5% łącznych kosztów całej operacji. Odpowiada on ilości czasu wymaganej do wyjęcia materiału pomnożonej przez koszty pracy i maszyny.

Jeśli na przykład należy wyfrezować kieszeń na górze części, kieszeń ta zostanie wyszczególniona w folderze Operacje frezu , a jej przygotowanie – w folderze Operacja przygotowania do rozpoczęcia działalności w folderze Konfiguracja . Wszystkie operacje o tym samym kierunku są umieszczane w jednym folderze Operacja przygotowania do rozpoczęcia działalności . Na przykład operacje służące do wykonania kieszeni oraz otworu na górnej ścianie zostaną umieszczone w jednym folderze Operacja przygotowania do rozpoczęcia działalności , a operacje licowania oraz produkcji otworu w prawej ścianie zostaną zgrupowane w innym folderze Operacja przygotowania do rozpoczęcia działalności .

Aby poznać sposób kalkulacji kosztów, należy rozwinąć folder Konfiguracja i zatrzymać wskaźnik myszy nad kosztem przygotowania .

Koszt przygotowania jest podawany dla jednej części.

Poszczególne koszty przygotowania można przeciągać do różnych operacji przygotowania w folderze Konfiguracja lub umieszczać w nowych operacjach przygotowania.

Ścieżka skrawania

Ścieżki cięcia to ścieżki narzędziowe, wzdłuż których realizowane są dwuwymiarowe operacje obróbki, takie jak cięcie laserem, strumieniem wody lub plazmą. W części, która początkowo jest płytą, wszystkie otwory, przecięcia lub zmiany geometrii wymagające skrawania są domyślnie realizowane przy użyciu dwuwymiarowych operacji obróbki. Z tego powodu należy utworzyć ścieżki skrawania dla danych operacji.

Folder Ścieżka skrawania zawiera:

• liczbę operacji skrawania wymaganych dla danej części,
• wybraną metodę skrawania,
• koszt każdego skrawania.

Koszt każdego skrawania jest obliczany zgodnie z następującym wzorem:

Koszt = długość skrawania * koszt na długość jednostkową w szablonie obróbki

Aby poznać sposób kalkulacji kosztów, należy rozwinąć folder Ścieżka skrawania i zatrzymać wskaźnik myszy nad ścieżką skrawania . Wybranie ścieżki skrawania spowoduje podświetlenie geometrii w modelu.

Operacje frezu

Folder Operacje frezu zawiera operacje takie, jak tworzenie kieszeni, licowanie i fazowanie.

Koszt operacji frezowania jest obliczany przy użyciu wskaźnika szybkości usuwania materiału (Material Removal Rate – MRR). Rozwinąć folder Operacje frezu i ustawić kursor nad operacją frezu, dla której ma zostać wyświetlony sposób obliczania kosztu. Wybranie operacji frezu spowoduje podświetlenie geometrii w modelu.

Operacje otworu

Folder Operacje otworu zawiera operacje wiercenia i gwintowania wymagane do wykonania otworów. W szablonie obróbki można wybrać rozmiary wierteł i gwintowników, które będą najbardziej zbliżone do otworów w wybranej części. Jeśli szablon nie zawiera odpowiednich wierteł i gwintowników, zostanie wyświetlona ikona z ostrzeżeniem . Aby anulować to ostrzeżenie, można zmodyfikować szablon obróbki i dodać odpowiednie rozmiary wierteł i gwintowników.

Koszt operacji otworu jest obliczany przy użyciu wskaźnika MRR dla wiercenia i gwintowania. Rozwinąć folder Operacje otworu i ustawić kursor nad operacją otworu, dla której ma zostać wyświetlony sposób obliczania kosztu. Wybranie operacji otworu spowoduje podświetlenie geometrii w modelu.

Dostosowane operacje

Folder Dostosowane operacje zawiera wszystkie operacje, które nie zostały automatycznie rozpoznane przez narzędzie Costing. Koszt operacji dostosowanej można obliczyć jako koszt związany z całą częścią, wagą części, określonymi ścianami części, krawędziami części, pojedynczą operacją suwu lub czasem.

Na przykład przy malowaniu części można określić koszt malowania całej części lub tylko jej określonych ścian. Podczas malowania określonych ścian można podać koszt malowania określonego obszaru, np. cala kwadratowego.

Operacje dostosowane można zdefiniować w szablonie obróbki i zastosować automatycznie lub ręcznie.

Można także utworzyć operacje dostosowane bez edycji szablonu, klikając Utwórz dostosowaną operację w menedżerze kosztów CostingManager.

Każdy element w folderze ma określoną przez użytkownika nazwę operacji oraz typ wyboru.

Aby poznać sposób obliczania kosztu operacji dostosowanej, należy ustawić nad nią kursor.

Operacje z biblioteki

Folder Operacje z biblioteki zawiera wszystkie operacje z biblioteki zawarte w danej części. Koszt każdego elementu jest obliczany jako koszt na operację zdefiniowany w szablonie obróbki.

Aby wyświetlić równanie służące do obliczania kosztu, należy ustawić kursor nad operacją z biblioteki .

Nie przypisano kosztu

Folder Nie przypisano kosztu zawiera operacje, które:

• nie zostały rozpoznane przez narzędzie Costing,
• nie zostały zdefiniowane w szablonie obróbki,
• mają zerowy koszt.

Po ustawieniu zerowego kosztu operacji jest ona przenoszona do tego folderu. Po ustawieniu kosztu dla operacji znajdującej w folderze Nie przypisano kosztu , operacja ta jest przenoszona do odpowiedniego folderu, a jej nazwa jest zapisywana kursywą i z dopisaną gwiazdką, co oznacza zastąpienie. Jeśli operacja, której przypisywany jest koszt, nie jest ścieżką skrawania, operacją frezu, operacją otworu ani operacją z biblioteki, jest przypisywana do folderu Dostosowane operacje .
