PropertyManager de Balão

O PropertyManager de Balão é aberto quando você insere Balões em um documento de desenho ou de montagem, ou quando seleciona um balão existente. É possível inserir vários balões sem fechar o PropertyManager. Altere as configurações no PropertyManager como necessário e clique na área de gráficos para posicionar os balões.

Este PropertyManager controla as seguintes propriedades:

Estilo

Define o estilo do balão.

Números de item

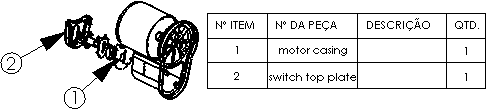

Quando o desenho contém uma lista de materiais, use Números de itens para definir a sequência de balões.

  Iniciar em: Define o valor inicial.
  Incremento Define o valor de incremento.
PM_Auto_Balloon_Change_Item_Numbers.gif Não alterar números de itens Não altera a lista de números de itens da lista de materiais.
PM_Auto_Balloon_Follow_Assembly_Order.gif Seguir a ordem da montagem Organiza balões e a lista de materiais para que sigam a ordem da montagem na árvore de projeto do FeatureManager.
PM_Auto_Balloon_Order_Sequentially.gif Ordem sequencial Organiza balões e itens da lista de materiais sequencialmente, começando com Iniciar em e incrementando pelo valor de Incremento.
  Primeiro item Quando Ordem sequencial estiver selecionada, escolha um item para ser usado como o primeiro.

Configurações de balão

  Estilo Selecione na lista um estilo para a forma e para a borda do balão. O estilo Nenhum exibe o texto do balão sem bordas.

Se você selecionar o estilo Linha de divisão circular, a caixa Texto inferior fica disponível para que você insira dados para a metade inferior dos balões. Quando o estilo Linha de divisão circular é usado, o número de item do componente e sua quantidade são exibidos no balão. Você pode alterar os dados de texto, propriedades personalizadas e referências a componentes.

  Tamanho Selecione um tamanho na lista (um número específico de caracteres), Ajuste preciso (que faz o ajuste automático ao texto), ou Definido pelo usuário (onde você pode definir o tamanho do balão).
  Texto do balão Selecione o tipo de texto para o balão.
Texto
(não disponível para balões automáticos). Permite digitar textos personalizados no balão.
Número do item
Exibe o número do item na lista de materiais.
Quantidade
Exibe a quantidade deste item na montagem.
Propriedades personalizadas
Permite selecionar uma propriedade personalizada.
Referência de componente
Permite selecionar uma propriedade personalizada. Exibe o texto especificado para Referência de componente na caixa de diálogo Propriedades do componente. Para que seja possível vincular balões aos valores de referência dos componentes, o desenho precisa conter uma BOM com uma coluna REFERÊNCIA DE COMPONENTE.

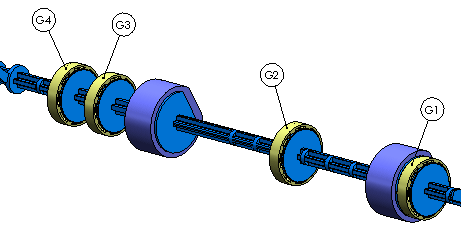

Referência de spool
  Texto inferior Se você selecionar o estilo Linha de divisão circular, esta caixa fica disponível para especificar o texto da seção inferior. Você tem as mesmas opções da seção Texto do balão.
  Origem do texto do balão Em montagens, especifica de onde o balão obtém sua numeração:
Estrutura da montagem
Usa a numeração da ordem do componente na árvore de projeto do FeatureManager.
Lista de materiais <n>
Usa a ordem exibida na lista de materiais selecionada.

Quantidade

Permite definir uma quantidade fora dos balões em um desenho, se houver mais de uma instância de um componente na montagem. A quantidade é atualizada parametricamente.

  Colocação Exibe a quantidade à Esquerda Tool_Balloon_Quantity_Left.gif ou Direita Tool_Balloon_Quantity_Right.gif, ou na posição Superior Tool_Balloon_Quantity_Top.gif ou Inferior Tool_Balloon_Quantity_Bottom.gif do balão.
  Denotação Permite definir uma etiqueta para a quantidade. Definido pelo usuário permite digitar uma etiqueta personalizada.
  Valor de quantidade Exibe a quantidade que aparece no balão (somente para leitura).
  Substituir valor Permite substituir a quantidade de um balão. Por exemplo, você pode inserir um balão em uma vista de desenho que mostra somente dois componentes, mas o número total de componentes na montagem é cinco. Em uma visa um balão pode exibir "2", e na outra pode exibir "3."

Layer

PM_Layer.gif Layer

Aplica os balões à layer de desenho especificada.

Mais propriedades

Quando você seleciona um balão existente, pode clicar em Mais propriedades para abrir o PropertyManager de Nota.

Tópico pai: Balões
