Múltiplas anotações

O termo múltiplas anotações se refere a:

• Criar várias instâncias de um tipo de anotação

• Copiar e colar qualquer combinação de anotações e outras entidades

Múltiplas instâncias de uma anotação

Você pode criar várias instâncias de um tipo de anotação sem fechar o PropertyManager ou a caixa de diálogo.

Nem todas as anotações aceitam múltiplas instâncias.

Para criar múltiplas anotações:

1. Clique na ferramenta apropriada na barra de ferramentas Anotações ou em Inserir, Anotações e selecione uma ferramenta no menu.

2. Digite o texto e selecione as opções no PropertyManager ou na caixa de diálogo.

3. Com a caixa de diálogo ou o PropertyManager aberto, clique na área de gráficos a fim de inserir a anotação.

• Clique quantas vezes forem necessárias se for preciso inserir várias cópias.

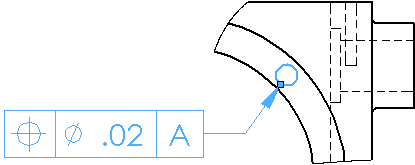

• Se a anotação tiver uma linha de chamada, clique para inserir a linha de chamada e clique novamente para inserir a anotação.

4. É possível alterar o texto e outros itens no PropertyManager ou na caixa de diálogo para cada instância da anotação.

5. Clique em OK .

Combinações de anotações

Você pode mover ou copiar múltiplas anotações da seguinte forma:

• Você pode selecionar anotações, dimensões, vistas de desenho e entidades de esboço. É possível selecionar os itens individualmente ou por seleção em caixa.

• Você pode recortar e colar ou arrastar vários itens nos desenhos ou ainda usar as ferramentas Mover entidades ou Copiar entidades. Qualquer item pode ser movido, excluído etc. no novo local.

• Quando vários itens forem colados, o ponto de colagem será o centro de todos os itens selecionados. Todos os itens colados reterão suas posições relativas.

• Você pode recortar ou copiar itens de uma folha de desenho e colá-los em outra folha.

• É possível recortar ou copiar itens pertencentes a vistas diferentes. Quando colados, todos os itens são anexados à vista ativa.

Para copiar e colar anotações:
