Você cria seções 2D a partir de geometrias 3D ou usa superfícies planas ou esboços no plano de seção para definir os corpos necessários para a análise. Você usa o PropertyManager de Simplificação 2D para criar a seção.
- Secionamento de sólidos
- Você pode criar corpos em 2D dividindo sólidos com uma seção plana.

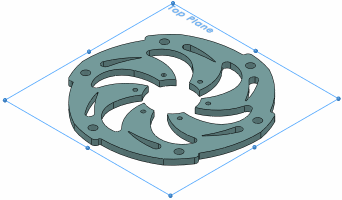

Para o exemplo de tensão plana de um disco, mostrado abaixo, use o plano superior para extrair o modelo 2D da geometria 3D.
| Modelo 3D |
Seção 2D |
 |
 |
Para o exemplo de simetria ao eixo, de uma conexão parafuso-porca, selecione qualquer plano que secione o sólido e o eixo de revolução.
A cabeça do parafuso e o padrão helicoidal da rosca não são modelados.
| Modelo 3D |
Seção 2D |
 |
 |
- Usando superfícies planas ou esboços
- Você pode criar corpos de superfície plana ou esboços no plano de seção para criar seções 2D.
O exemplo mostra um teste de curvatura em três pontos de uma chapa sob deformação plana, com os corpos de superfície criados na seção plana.
