Vista auxiliar

A vista auxiliar é semelhante a uma vista projetada, mas ela é desdobrada em normal para uma aresta de referência em uma vista existente.

É possível criar uma vista auxiliar de uma vista explodida de montagem.

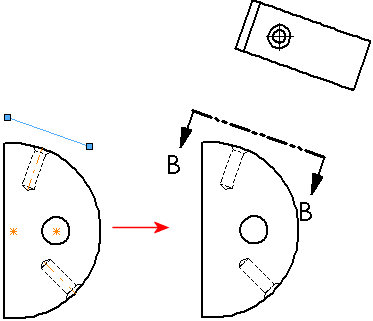

Você pode usar linhas de esboço para dobragem. Neste exemplo, para orientar corretamente a vista auxiliar, adicione uma relação perpendicular entre a linha esboçada e o eixo de furo temporário.

Para criar uma vista auxiliar:

1. Clique em Vista auxiliar na barra de ferramentas Desenho, ou clique em Inserir, Vista de desenho, Auxiliar.

   O PropertyManager de Vista auxiliar é exibido.

2. Selecione uma aresta de referência (não uma aresta horizontal ou vertical, que criaria uma Vista de projeção predefinida).

   A aresta de referência pode ser a aresta de uma peça, um aresta de silhueta, um eixo ou uma linha esboçada.

   Vistas auxiliares não estão disponíveis em vistas de detalhes.

   Se você marcou a opção Exibir conteúdo ao arrastar vista de desenho uma visualização da vista será exibida quando você mover o ponteiro. Você pode também controlar o alinhamento e orientação da vista.

3. Mova o ponteiro até a vista ficar no local desejado, em seguida clique para posicioná-la. Você pode editar as etiquetas da vista e alterar o alinhamento da vista, se necessário.

Se uma linha esboçada foi utilizada para criar uma vista auxiliar, o esboço é absorvido para que ele não seja excluído inadvertidamente. É possível excluir entidades de esboço durante a edição do esboço.

Para editar uma linha esboçada que foi usada para criar uma vista auxiliar:

1. Selecione a vista auxiliar.

2. No PropertyManager de Vista auxiliar, selecione Seta.

3. Clique com o botão direito na seta da vista e selecione Editar esboço.

4. Edite a linha esboçada, em seguida saia do esboço.

Para editar a seta da vista:

Você pode definir uma opção para reutilizar as letras de uma vista excluída em um desenho sem atribuir letras às vistas novamente.
