Pentes de curvatura
Os pentes de curvatura fornecem uma melhor visualização da inclinação e da curvatura na maioria das entidades de esboço em documentos de peça, montagem e desenho.
Para exibir os pentes de curvatura de uma entidade de esboço:
-
Em um esboço aberto, clique com o botão direito em uma entidade de esboço e selecione Exibir pentes de curvatura.

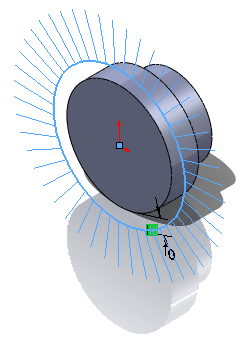

Um pente é apresentado mostrando a curvatura da entidade.
Para splines, o pente cruza o spline nos pontos de inflexão.
O pente muda de forma dinamicamente conforme você arrasta a entidade de esboço e a curva é alterada.
-
No PropertyManager de Escala de curvatura, mova o controle deslizante para ajustar o tamanho e a densidade do pente de curvatura.
-
Clique em OK
.
O pente permanece visível quando você fecha o esboço (a menos que o esboço seja transformado em um recurso).
Para alterar a escala e densidade de todos os pentes de curvatura em um esboço:
Em um esboço aberto, clique com o botão direito em uma entidade de esboço com pentes de curvatura exibidos e selecione Modificar escala de curvatura.
Para ocultar o pente de curvatura de uma entidade de esboço:
Em um esboço aberto, clique com o botão direito na entidade de esboço e selecione Exibir pentes de curvatura.
