Dimensionar alças de spline

Use Dimensão inteligente (barra de ferramentas Dimensões/relações) para dimensionar alças de spline. É possível adicionar dimensões para:

• Ponderação da tangente 1 e Ponderação da tangente 2 .

• Direção radial da tangente

Dimensionar alças de spline permite:

• Configurar os valores na área de gráficos em vez de no PropertyManager.

• Controlar a ponderação da tangente e a direção nas Tabelas de projeto.

Para dimensionar alças de spline:

1. No modo Editar esboço, no PropertyManager de Spline, em Parâmetros, selecione Tangente direcionadora.

2. Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações) ou em Ferramentas, Dimensões, Inteligentes.

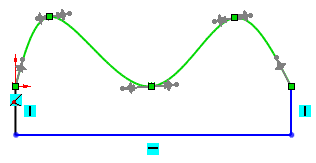

3. Selecione o spline para exibir as alças.

   Para Ponderação da tangente 1 - Ponderação da tangente 2 .	Para Direção radial da tangente

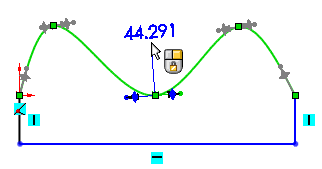

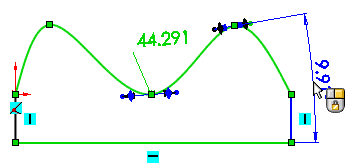

   Selecione uma das alças em uma das extremidades e clique para posicionar a dimensão. Defina a dimensão na caixa Modificar.	Selecione uma das alças em uma das extremidades, a linha horizontal e clique para posicionar a dimensão. Defina a dimensão na caixa Modificar.
