Análise de desvio
A ferramenta Análise de desvio é uma ferramenta de diagnóstico que calcula o ângulo entre as faces. É possível selecionar uma ou várias arestas. Elas podem ficar entre as faces de uma superfície ou em qualquer aresta de um sólido.
A análise é baseada no número de pontos de amostra selecionados ao longo das arestas. Você pode examinar as operações com falha ou com potencial de apresentar falhas em qualquer das seguintes situações:
-
Moldes. Investigue os problemas nas ferramentas de moldagem ao longo da linha de divisão do molde junto com a ferramenta Análise de inclinação.
-
Filetes. Identifique problemas potenciais ao longo das faces tangentes em que ocorre uma falha na operação de filete.
-
Requisitos de tangência. Verifique as arestas de lofts, varreduras ou preenchimentos de superfície para saber se os requisitos de tangência são atendidos.
-
Desvio máximo. Identifique as áreas de problema nas arestas de varreduras, lofts ou preenchimentos de superfície em que há desvio máximo.
Depois de usar a ferramenta Análise de desvio, você poderá modificar os resultados controlando as entidades apropriadas do modelo. Por exemplo, quando se examina uma aresta em um preenchimento de superfície, os resultados da análise de desvio variam de acordo com o seguinte:
-
Controle de curvatura. Selecione Contato ou Tangente. Normalmente, Tangente resulta em um desvio menor entre as faces adjacentes.
-
Otimizar superfície. Use o remendo padrão ou, nas arestas com dois, três e quatro lados, aplique a opção Otimizar superfície para usar o remendo simplificado mais eficiente.
Para aplicar uma análise de desvio:
-
Abra o modelo com as arestas a serem examinadas.

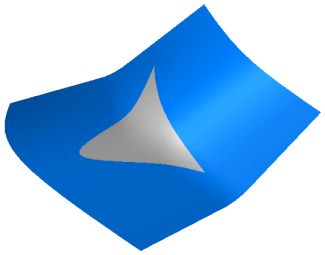

Nota: O modelo de amostra à direita usa um preenchimento de superfície.
-
Clique em Análise de desvio  na barra de Ferramentas ou em Ferramentas, Análise de desvio.
O PropertyManager de Análise de desvio é exibido.
|
|
-
Em Parâmetros de análise  , selecione as arestas a serem examinadas na área de gráficos.
-
Use a barra deslizante para selecionar o Número de pontos de amostra  bsp;que serão incluídos na análise.
NOTA: O número de pontos se baseia no tamanho da área da janela cliente. Caso mais de uma aresta seja selecionada, os pontos de amostra serão distribuídos através das arestas selecionadas proporcionalmente ao comprimento da aresta.
-
Clique em Calcular.

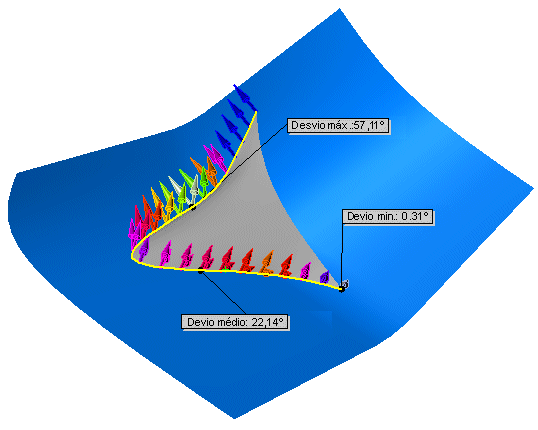

A setas coloridas exibem o valor de desvio. Os resultados são exibidos para os seguintes critérios entre as faces adjacentes:
-
Desvio máximo - o erro de desvio máximo ao longo da aresta selecionada.
-
Desvio mínimo - o erro de desvio mínimo ao longo da aresta selecionada.
-
Desvio médio - a média entre os valores máximo e mínimo ao longo da aresta selecionada.
 É possível alterar as cores de exibição de Desvio máximo e Desvio mínimo. Para alterar as cores, clique em Editar cor para exibir as paletas de Cor, selecione uma cor para cada tipo de desvio e clique em Calcular para aplicar as novas cores.
|
|
|
