Você pode inserir uma tabela de punção em uma vista de padrão plano de peças de chapas metálicas em desenhos.

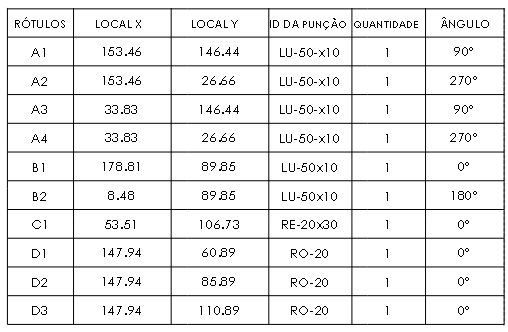

As tabelas de punção contêm os recursos dos formulários e das bibliotecas usados nos corpos de chapas metálicas, incluindo:
- Rótulo
- Anotação adicionada a cada recurso de punção do padrão plano
- Local X
- Distância do eixo X até o ponto de inserção da ferramenta
- Local Y
- Distância do eixo Y até o ponto de inserção da ferramenta
- ID da punção
- Propriedade do recurso de ferramenta de conformação/biblioteca utilizado no componente
- Quantidade
- Número de vezes em que o recurso de formulário/biblioteca foi utilizado no padrão plano
- Ângulo
- Ângulo entre o eixo X e a ferramenta
