Em uma peça aberta, clique em Análise de espessura (barra de ferramentas Ferramentas) ou em Ferramentas, Análise de espessura.
No PropertyManager, em Parâmetros da análise:
Defina um valor para Espessura alvo .
Selecione Exibir regiões finas.
Em Configurações de cor:
Defina o intervalo de cores:
Selecione Faixa total de cores para exibir a peça em várias cores mostradas na Escala de espessura.
- ou -
Desmarque Escala de espessura depois clique em Editar cores para exibir a peça em diferentes tons da Cor da espessura alvo e Cor da espessura mínima.
Selecione uma opção de exibição Escala de espessuras:
Contínua. Usa um intervalo de gradiente.
Discreta. Usa um número distinto de faixas de cores. Defina um valor.
(Opcional) Em Desempenho/Precisão:
Se a peça tem múltiplos corpos, selecione um corpo na área de gráficos. A Análise de espessura pode ser executada em somente um corpo por vez. O nome do corpo aparece em Corpo para análise .
Selecione na área de gráficos as faces para executar a Análise de espessura somente nas entidades selecionadas. Os nomes das faces aparecem em Faces para análise local .

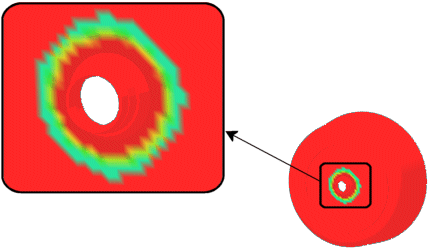

Mova o controle deslizante Resolução para ajustar a precisão da cor usada para os resultados. Quanto maior a resolução mais tempo é necessário para calcular os resultados.
Clique em Calcular.
A peça é exibida em vários tons para indicar as diferentes espessuras.
Arraste o cursor sobre a peça para ver a dica de ferramenta exibir os valores de espessura.
Selecione Exibir regiões espessas.
Defina um calor para Limite da região espessa para definir o limite superior do intervalo.
Se necessário, selecione Tratar cantos como espessura zero para ignorar os cantos agudos da peça como finos. Todos os cantos são tratados como tendo espessura uniforme.
Desmarque Escala de espessura depois clique em Editar cores para exibir a peça em diferentes tons da Cor da espessura alvo e Cor do limite da região espessa.
Use o utilitário Análise de espessura para determinar as diferentes espessuras de uma peça.
Para exibir regiões finas em uma peça:
Para exibir áreas de uma peça que tem espessura maior que ou menor que os valores de um intervalo:
