Размер расположения DimXpert
Инструмент Размер расположения
используется для применения линейных и угловых размеров между двумя
элементами DimXpert

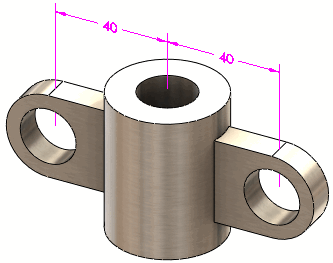

(за исключением поверхностей, скруглений, фасок и карманов). В ходе выполнения следующей процедуры создается размер, определяющий расстояние между двумя простыми отверстиями.
Чтобы использовать инструмент DimXpert Размер расположения:
-
Нажмите Размер расположения (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Размер расположения.
-
Выберите грань исходного элемента.
Выбор кромки возможен только при создании размера между двумя плоскостями. См. процедуру, описанную ниже.
Панель выбора элементов и выбранное отверстие отобразятся в графической области. При необходимости в панели выбора элементов можно выбрать другой тип элемента.
-
Нажмите на грани элемента с допусками.
В открытой панели выбора элементов отобразится тип элемента по умолчанию, выбранный для элемента с допусками. При необходимости в панели выбора элементов можно выбрать другой тип элемента. Можно нанести размер расположения.
-
Нажмите, чтобы разместить этот размер.
Появится окно
PropertyManager DimXpert
. Выбранные отверстия представлены как элементы Исходный элемент
и Элемент с допусками
в разделе Справочные элементы.
|
|
-
При необходимости выберите Переставить элементы  , чтобы изменить направление элементов.
-
Фактически, размеры можно прикреплять к любой кромке элемента. Выберите размер и с помощью маркера перетаскивания измените его местоположение.
|
-
Задайте оставшиеся параметры в PropertyManager и нажмите
.
В обновленном окне DimXpertManager отобразится элемент и тип размера.
Использование выбора кромки для размещения размера расположения между двумя плоскостями:
-
Нажмите Размер расположения (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Размер расположения.
-
Выберите линейную кромку, ограниченную двумя параллельными гранями, которые перпендикулярны кромке.
-
Нажмите, чтобы разместить этот размер.
-
Задайте параметры в PropertyManager и нажмите .
Заметки
Размеры.
линейные размеры применяются между следующими элементами:
-
Две параллельные плоскости, оси или линии
-
Две точки
-
Точка и плоскость, ось или линия
-
Пары осей и несимметричные линии (которые не пересекаются и не являются параллельными):
Угловые размеры применяются между двумя не параллельными плоскостями, осями или линиями.
К следующим элементам можно применить линейные или угловые размеры:
-
Точки: точки пересечения и сферы
-
Элементы плоскости: плоскость, канавка, ширина и плоскость пересечения
-
Осевые и линейные элементы: конус, цилиндр, бобышка, простое отверстие, отверстие цековки, отверстие зенковки, прорезь и линия пересечения
-
Точка: Точка пересечения
Допуск/Точность: задайте для размера расположения допуск и точность по умолчанию, выбрав Инструменты, Параметры, Свойства документа, DimXpert, Размер расположения.
