PropertyManager Схема автонанесения размера
Инструмент Схема автонанесения размера
используется для автоматического нанесения размеров и допусков на элементы, связанные с производством, которые принадлежат детали.
Чтобы нанести размер на деталь с помощью инструмента "Схема автонанесения размера":
-
Нажмите кнопку Схема автонанесения размера (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Схема автонанесения размера.
-
Установите параметры, описанные ниже, в окне PropertyManager (Менеджер свойств).
-
Щелкните
.
С помощью инструмента Схема автонанесения размера будут нанесены размеры и допуски. Нажмите здесь, чтобы получить подробную информацию о принципах работы инструмента.
Процесс в целом включает установку следующих элементов:
Примечания:
-
Цель использования этого инструмента - полностью ограничить выбранные элементы по размеру и расположению с помощью ряда выбранных справочных элементов и баз.
-
С помощью этого инструмента невозможно удалить или изменить существующие ранее размеры и допуски. С его помощью невозможно нанести дополнительные размеры и допуски, чтобы полностью ограничить элементы.
-
С помощью этого инструмента не создаются угловые размеры за исключением случая, когда угловые размеры применяются к плоскостям под углом к справочной плоскости. Чтобы включить этот параметр, выберите Инструменты > Параметры > Свойства документа > DimXpert > Размер месторасположения и выберите параметр в разделе Схема нанесения размеров наклонной плоскости.
|
Схема нанесения размеров наклонной плоскости
|
Пример
|
|
Линейный
|
|
|
Линейный и угловой
|
|
Настройка
Тип детали:
Определение детали по способу ее производства.
|
Призматическая
Если в качестве типа допуска выбран геометрический допуск, то для расположения отверстий и бобышек в DimXpert используются позиционные допуски.
В видах примечания линейные размеры отображаются в виде условных обозначений с открытыми выносками.
|
 Обратите внимание на отличие геометрических допусков для бобышки 30 мм от вида примечания, используемого для их обозначения
|
|
|
|
|
|
|
Точение
Если в качестве типа допуска выбран геометрический допуск, то для расположения отверстий и бобышек в DimXpert используются допуски кругового отклонения.
В видах примечания размеры отображаются в виде линейных размеров, параллельных оси.
|
|
|
Тип допуска:
Управляет расположением элементов размера (отверстий, прорезей, канавок, элементов ширины и конусов), карманов и поверхностей относительно базы или справочных элементов.
|
Плюс и минус
DimXpert используется для расположения элементов с линейными положительными и отрицательными размерами.
С помощью DimXpert невозможно добавлять размеры на элементы поверхности в режиме "плюс и минус".
|
Основное различие между режимами Плюс и минус и Геометрический состоит в способе управления с помощью DimXpert массивом из четырех отверстий, а также в способе нанесения допусков для взаимодействия с элементами базы в режиме Геометрический.
|
|
|
|
|
|
Геометрический

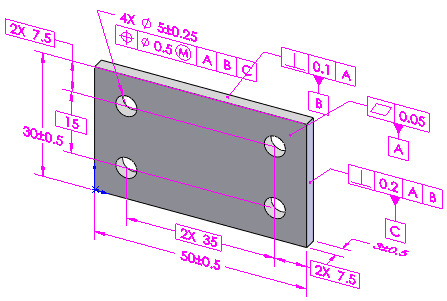

DimXpert используется для расположения осевых элементов с позиционными допусками и допусками кругового отклонения. Карманы и поверхности располагаются с профилями поверхности.
|
Для отображения размеров расположения необходимо выбрать Параметры  , Свойства документа, DimXpert, Отклонение формы и затем выбратьСоздать основные размеры.
|
|
Нанесение размеров на массив:

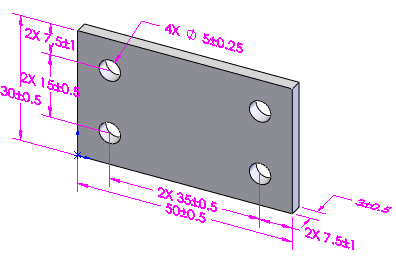

Позволяет применить линейные или положительные и отрицательные значения размеров.
|
Линейная

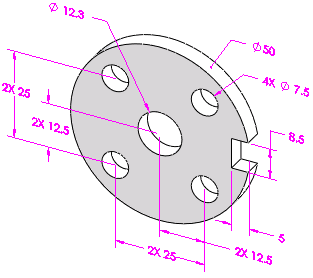

Находит все элементы DimXpert, относительно выбранным элементам ссылки, если возможно, с использованием линейных положительных и отрицательных размеров.
|
|
|
|
Полярный

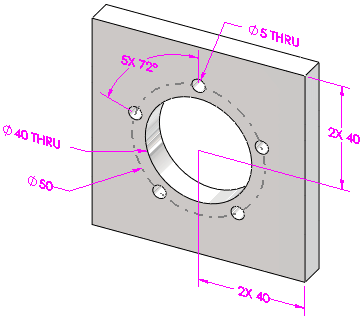

Применимо к элементам массива DimXpert, содержащего осевые элементы, определяющие окружность болта.
Установите параметр Минимальное число отверстий для распознания массива.
|
|
|
Справочные элементы (для режима "Плюс и минус")/Выбор базы (для режима "Геометрический")
Определение первичных, вторичных и третичных справочных элементов (для схем Плюс и минус) или баз (Для схем режима Геометрический).
Справочные элементы
Выберите справочные элементы в количестве от одного до трех, чтобы использовать их для создания линейных размеров расположения с положительными и отрицательными значениями. DimXpert выполняет проверку справочных элементов по правилам, определенным для систем отсчета баз в стандарте ASME Y14.5.1M-1994. Например, при выборе двух плоскостей, параллельных друг другу, возникает одна ошибка.
Выбор базового элемента
Выберите первичную базу, затем дополнительно выберите вторичную и третичную базу, чтобы использовать их при создании геометрических допусков. DimXpert выполняет проверку баз на соответствие стандарту ASME Y14.5.1M-1994.
Поддерживаемые справочные элементы или базы:
-
Бобышка
-
Цилиндр
-
Простое отверстие
-
Канавка
|
-
Самолет
-
Прорезь
-
Ширина
-
Конус
|
|
Примеры
|
|
|
|
|
|
Три взаимно перпендикулярные плоскости создают полноценный исходный элемент и являются самым распространенным примером.
|
|
|
|
|
|
Эта плоскость и комбинация бобышек хорошо подходит для данных симметричных выточенных деталей.
|
|
|
|
|
|
Порядок выбора элементов должен быть основан на назначении детали.
Например, для данной сборки из двух деталей заданы следующие функциональные требования:
-
Сопряжение. Крышка должна входить (сопряжение) в углубленную плоскость тарелки, чтобы эти две детали располагались заподлицо.
-
Расположение. Большой внешний диаметр крышки должен быть центрирован (расположен) по соответствующему диаметру на тарелке
-
Выровнять. Малый радиус крышки должен быть ориентирован (выровнен) по соответствующему радиусу тарелки.
|
|
|
|
|
|
Задав эти параметры, во время автоматического нанесения размеров укажите следующие базы:
Первичная база (A): Сопрягаемый элемент
Вторичная база (B): установочный элемент
Третичная база (C): выравнивающий элемент
При выполнении данных настроек получатся результаты, как на рисунке.
|
|
Область
Определяет, для каких элементов в DimXpert назначено нанесение размеров и допусков.
Все элементы. Размеры и допуски применяются ко всей детали DimXpert учитывает и все ранее определенные элементы, в том числе и те, которые не отображены в списке Фильтры для элементов, а также элементы из списка Фильтры для элементов.
Этот параметр наиболее полезен в простых деталях или в деталях, в которых все размеры и допуски относятся к одной системе отчета базы или исходному элементу.
Выбранные элементы. Размеры и допуски применяются к выбранным элементам.
Этот параметр полезен для более сложных деталей с несколькими схемами баз или для деталей, для которых требуются размеры из других исходных элементов.
Фильтры для элементов
Определяет, какие элементы распознает и назначает DimXpert для нанесения размеров и допусков при выборе в разделе Область параметра Все элементы.
-
При отмене элементов данный тип элементов в дальнейшем не распознается. Например, если в детали отсутствуют допуски или размеры DimXpert и отменен элемент Плоскость, то при использовании DimXpert к элементам плоскости не применяются размеры и допуски, а также для получения таких сложных элементов, как прорезь или канавка, не используются плоские грани. Однако если в детали имеются ранее существовавшие элементы плоскости, то при использовании DimXpert размеры и допуски для них не применяются независимо от того, выбран элемент Плоскость или отменен.
-
При отмене элементов данный тип элементов больше не распознается как элементы или элементы массива (в зависимости от конкретного случая). Например, если отменить элемент Простое отверстие, то для массивов с простыми отверстиями размеры и допуски добавляться не будут.
Выбрать все фильтры
Отменить все фильтры
