Сечение

Можно разрезать твердотельную модель путем удаления материала с помощью поверхности или плоскости. В случае многотельных деталей можно выбрать, какие тела остаются.

Чтобы отсечь твердое тело с помощью поверхности или плоскости:

  1. Редактировать твердое тело: В дереве конструирования FeatureManager нажмите на твердое тело и выберите Редактировать деталь.

    Команда Редактировать может изменяться в зависимости от выбранного элемента.

  2. Выберите Вырез поверхностью на панели инструментов "Элементы" или выберите Вставка Вырезать поверхностью > > .
  3. В PropertyManager в разделе Настройки сечения выберите поврехность или плоскость для использования при разрезании твердых тел.

  4. Просмотрите предварительный вид. При необходимости выберите Реверс выреза, чтобы изменить направление выреза.

    Стрелка показывает на твердое тело, которое нужно удалить.

  5. Для многотельных деталей в окне Область действия элемента выберите один из следующих параметров:
    • Все тела. Поверхность отсекает все тела при каждой регенерации элемента. При добавлении новых тел в модель, которые предшествуют вырезу в дереве конструирования FeatureManager и пересекаются поверхностью выреза, эти новые тела также перестраиваются для включения выреза.
    • Выбрать тела. Поверхность отсекает только тела, выбранные с помощью указателя . Если к модели добавляются тела, которые пересекаются режущей поверхностью, нажмите правую кнопку и выберите <span style="font-weight: bold;">Редактировать элемент</span>, и выберите тела, которые будут помещены в список выбранных тел. Если новые тела не будут добавлены в список выбранных тел, они останутся неизменными.

      Выбранные вами твердые тела высвечиваются в графической области и добавляются в список Область действия элемента рядом с .

    • Авто-выбор(Доступен при выборе параметра Выбранные тела). Автоматически выбивает все существенные пересекающиеся тела. Параметр Авто-выбор работает быстрее, чем параметр Все тела, так как он обрабатывает только тела в начальном списке, а не перестраивает всю модель. При снятии флажка с параметра Авто-выбор необходимо выбрать тела для разреза в графической области.

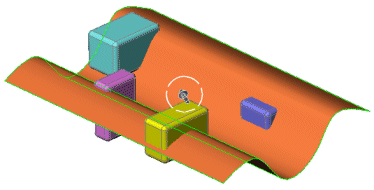

      В примере ниже не было выбрано только желтое тело (второе справа).

  6. Нажмите кнопку OKPM_OK.gif.
  7. Нажмите на поверхность в дереве конструирования FeatureManager и выберите Скрыть, чтобы скрыть разрезающую поверхность.

    Тела разрезаны, кроме невыбранного желтого тела, а разрезающая поверхность скрыта.
