Соединитель - упругое основание

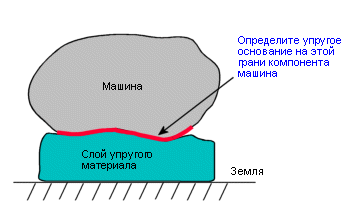

Упругое основание определяет упругое соединение между выбранной гранью детали или сборки и основанием. Этот соединитель устойчив к растяжению и сжатию.

Тип

  • Грани для упругого основания . Плоские или неплоские грани.

Жесткость

  • Единицы измерения .

  • Распределенное. Значение жесткости на единицу площади. Эквивалентная общая жесткость равна общей площади проецирования, умноженной на распределенную жесткость.

  • Всего. Значение общей жесткости. Общая жесткость распределяется равномерно по всем выбранным поверхностям.

  • Нормальная. Жесткость перпендикулярна граням.

  • Сдвиг . Жесткость в плоскости граней.

Настройки символов

  • Редактировать цвет. Выберите цвет символов.

  • Размер символа . Установите размер символов.

  • Предварительный просмотр. Переключает отображение символов соединителя в графической области.

Заметки

  • Применимо к статическому, частотному исследованиям и к исследованию потери устойчивости.

  • Распределенная жесткость в точке на грани представляет собой плотность жесткости, связанной с бесконечно малой площадью вокруг точки. Касательная жесткость в местоположении предполагается равной по всем направлениям, являющимся касательными к грани в точке.

  • Используйте упругие пружины для имитации упругого основания и амортизаторов.

Связанные разделы

PropertyManager Соединители

Сводка по соединителям
