Сравнить данные тестов

Диалоговое окно Сравнить данные тестов позволяет сравнивать справочные данные со смоделированными данными в выбранных местоположениях. Можно основываться на справочных данных эксплуатационных измерений, других внешних источников или исследования. Можно определить несколько исследований для сравнения. Справочные данные выражены с помощью каналов. Канал определен местоположением, результирующим компонентом, справочным значением или исследованием. Можно определить каналы вручную или автоматически посредством импортирования файла. Местоположение определяется вершиной, справочной точкой или 3-я декартовыми координатами. Можно сравнивать справочные данные с узловыми результатами статического, нелинейного, термического исследований и исследований испытания на ударную нагрузку.

Программное обеспечение создает таблицы, в которых сравнивает результаты из соответствующих выбранных исследований со справочными каналами.

• Тип исследования. Выберите тип исследования с которым сравнивать результаты моделирования. Можно выбрать:

• • Статические

  • Нелинейные

  • Термические

  • Испытание на ударную нагрузку

Результаты выбранного типа исследования должны включать результаты, связанные со справочными данными.

• Данные справочного канала. bsp;Задаются данные, используемые в качестве справочных.

• • Данные тестов. Выберите этот параметр, если вы получили справочные данные из эксплуатационных измерений.

  • Результаты исследования. Выберите этот параметр, чтобы использовать исследование в качестве источника справочных данных, а затем выберите справочное исследование в раскрывающемся меню.

• Таблица канала. Отображаются данные справочного канала.

• • Добавить. Открывается диалоговое окно Добавить канал для определения новых каналов или для редактирования выбранного канала.

  • Редактировать. Открывается bsp;диалоговое окно Редактирование канала для редактирования выбранного канала.

  • Удалить. Удаление выбранного канала.

  • Импорт. Позволяет импортировать обычный текстовый файл (*.txt) или файл Excel (*.csv) с данными канала. bsp;Содержание файла следующее:

  • • В первой строке содержится произвольный заголовок.

    • Каждый следующий ряд представляет собой канал, со столбцами, содержащими информацию следующим образом:

    • • Столбец 1: Имя канала

      • Столбец 2: Компонент

      • Столбец 3: Справочное значение

      • Столбец 4: единицы измерения значения

      • Столбец 5: время (используется для испытания на ударную нагрузку, управления силой и перемещением нелинейных и переходных термических исследований)

      • Столбцы 6, 7, 8: X-, Y- и Z-координаты местоположения измерения

      • Столбец 9: единицы измерения X-, Y- и Z-координат

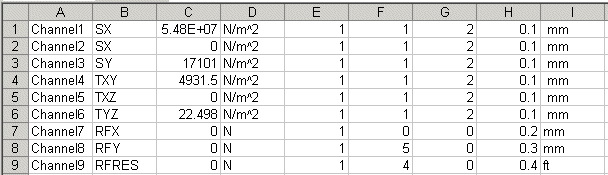

Примеры: Файл Excel (*.csv) | Обычный текстовый файл (*.txt)

• Сравнить с результатами исследования. Устанавливается исследование для сравнения с данными тестов.

• • Сравнить. Извлекаются данные моделирования и в таблице отображаются результаты сравнения.
