Задачи моделирования оболочек

При создании исследования программа автоматически определяет тип сетки для твердого тела, оболочки или смешанный, на основании существующей геометрии.

Создание сетки оболочки

• Листовой металл. Листовой металл равномерный по толщине (кроме исследований испытания на ударную нагрузку) автоматически рассматривается программой в качестве оболочки. Программное обеспечение извлекает средние поверхности и создает сетку оболочки в серединной плоскости.

• Поверхностные фигуры. Фигуры поверхностей автоматически рассматриваются программой в качестве оболочек. Сетка оболочки создается на поверхности (расположена в серединной поверхности оболочки).

• Твердотельные детали. Твердотельных деталей не разбиваются сеткой с оболочечными элементами. Однако, можно создать фигуру поверхности из грани твердого тела:

• • Откройте документ детали и нажмите Вставить> поверхность > Смещение. Затем выберите грань твердого тела и укажите направление и расстояние смещения

- или -

ПРИМЕЧАНИЕ: Программа автоматически применяет комбинированную сетку, когда в модели присутствуют различные геометрические формы.

Назначение толщины

• Листовой металл. Программа автоматически извлекает и назначает толщину листового металла к оболочке. Нельзя изменить толщину. Можно выбрать между определениями тонкой и утолщенной оболочки.

• Фигура поверхности. Программа по умолчанию назначает нулевую толщину. Можно изменить толщину оболочки в PropertyManager (Менеджере свойств) Определение оболочки. Можно выбрать между определениями тонкой и утолщенной оболочки.

В качестве основного правила: тонкие оболочки могут использоваться при отношении толщины к пролету менее 0,05.

Приложение нагрузок, Крепления и Управление сеткой

• Листовой металл. Нагрузки и крепления автоматически переносятся на серединную поверхность.

• • Чтобы применить крепление или нагрузку к кромке оболочки, выберите связанную грань твердого тела.

  • Чтобы применить крепление, нагрузку или управление сеткой к вершине оболочки, выберите связанную кромку твердого тела.

• Фигура поверхности.

• • Приложите нагрузки или крепления к кромкам и/или вершинам поверхностей.

  • Можно приложить давление к кромке оболочки. Давление задается на единицу площади. Программа внутренне использует толщину оболочки. Эквивалентная сила, приложенная к кромке, равна произведению значения давления, длины кромки и толщины оболочки.

Поскольку элементы оболочки имеют вращательные степени свободы, вам необходимо дифференцировать Неподвижное ограничение (нет перемещения) и Зафиксированную геометрию (нет перемещения и нет вращения). Также можно применить концентрированные моменты, используя параметр Сила/Вращательный момент PropertyManager (Менеджера свойств).

Создание сетки

Примените необходимое управление сеткой на надлежащих гранях, кромках и вершинах. До создания сетки убедитесь, что Параметры создания сетки активированы и укажите все необходимые параметры управления сеткой.

При создании оболочки можно выбрать постановку задачи для тонкой или толстой оболочки. Тонкие оболочки могут использоваться при отношении толщины к шагу меньшем или равным 0,05.

Т-образные и пересекающиеся оболочки

Просмотр результирующих напряжений оболочек

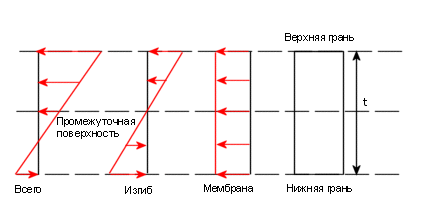

При составлении списка или построении графиков результирующих напряжений можно выбрать один из следующих параметров:

• Сверху. Общие (мембранное + изгибающее) напряжения на верхней грани

• Снизу. Общие (мембранное + изгибающее) напряжения на нижней грани

• Мембрана. Составляющая мембранного напряжения

• Изгибание. Компонент Напряжения сгибания

Дополнительные сведения см. в разделе Просмотр результатов.

Хотя результаты перемещений в статических исследованиях и температуры в термических исследованиях не меняются, если оболочки не выровнены, рекомендуется выравнивать оболочки для всех исследований. Нажмите Автоматическое повторное выравнивание поверхности оболочки в Настройки по умолчанию > Сетка, чтобы программа автоматически перестраивала поверхности оболочки.
