Отображение скрытых или исключенных тел в эпюрах

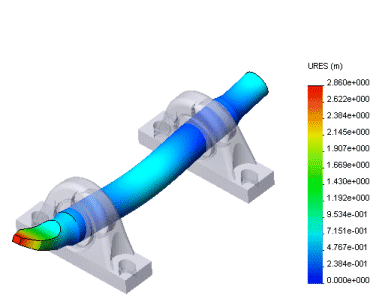

При построении эпюры результатов сборки со скрытыми или исключенными телами можно просмотреть результаты на других компонентах в контексте целой сборки путем показа скрытых или исключенных тел в полупрозрачных цветах с управляемой прозрачностью.

Чтобы показать скрытые тела в эпюрах:

  1. Постройте эпюру нужного результата в документе сборки, имеющем один или несколько скрытых компонентов.

  1. Нажмите правой кнопкой на значок эпюры и выберите Настройки .

Появится окно PropertyManager Настройки.

  1. Выберите параметр Отобразить скрытые тела.

  2. В разделе Отобразить скрытые тела выберите:

    • Полупрозрачный (один цвет). Для отображения всех скрытых деталей одним выбранным цветом. Можно настроить прозрачность с помощью бегунка.

    • Полупрозрачный (цвета детали). Для отображения всех скрытых тел в цветах их закраски. Можно настроить прозрачность с помощью бегунка.

  3. Щелкните .

Чтобы показать исключенные тела в эпюрах:

  1. Постройте эпюру нужного результата в документе сборки, имеющем одно или несколько исключеннных тел.

  1. Нажмите правой кнопкой на значок эпюры и выберите Настройки .

Появится окно PropertyManager Настройки.

  1. Выберите параметр Отобразить исключенные тела.

  2. В разделе Отобразить исключенные тела выберите:

    • Полупрозрачный (один цвет). Для отображения всех исключенных тел одним выбранным цветом. Можно настроить прозрачность с помощью бегунка.

    • Полупрозрачный (цвета детали). Для отображения всех исключенных тел в цветах их закраски. Можно настроить прозрачность с помощью бегунка.

  3. Щелкните .
