Силуэты

Вы можете выбрать силуэтную кромку закругленной поверхности, например, цилиндра.

Чтобы определить видимость силуэтной кромки, щелкните Параметры (панель инструментов "Стандартная") или Инструменты, Параметры и выберите Отображение/выбор, Динамическая подсветка из графического вида.

Силуэтные кромки включены в операции выбора.

Чтобы выбрать силуэтную кромку:

  1. Откройте эскиз на грани модели, плоскости или в активном чертежном виде.

  2. Выберите один из следующих инструментов:

  • Преобразование объектов

  • Смещение объектов

  • Автоматическое нанесение размеров

  • Добавление взаимосвязей.

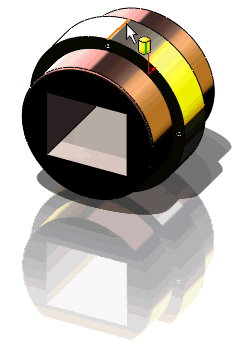

  1. Переместите указатель на цилиндрическую плоскость, пока указатель не изменится на

  1. Выберите высвеченную кромку.
