Менеджер свойств Притягивающей линии

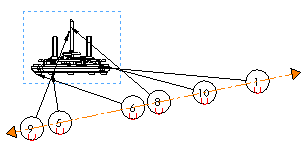

Вы можете использовать притягивающие линии, чтобы выравнивать позиции.

Чтобы открыть этот Менеджер свойств, в чертеже нажмите Притягивающая линия Tool_magnetic_line_annotations.gif (панель инструментов Примечания) или Вставить > Примечания > Притягивающая линия.

Настройки

  Длина Задает длину линии.
  Угол Задает угол линии в промежутке от 0 до 180 градусов от горизонтали.
  Интервал Выберите один из указанных ниже параметров:
Равенство
Равномерно распределяет позиции между крайними позициями.
Свободное перемещение
Позволяет размещать позиции в любом месте линии.
