Таблицы изменений

Можно вставить таблицу изменений (блок) и символ ассоциированной редакции в чертеж. Можно связать таблицы изменений с продуктом SolidWorks Workgroup PDM.

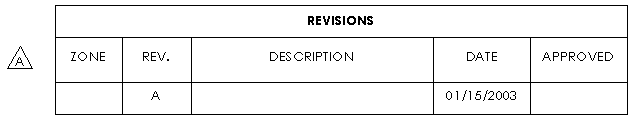

Вставьте таблицу изменений в чертеж для отслеживания редакций документа, в том числе обозначений редакций. В дополнение к функциям для всех таблиц можно выбрать следующее:

• Изменение формы обозначений

• Буквенные или числовые последовательности

Обозначения редакции создают заметки с границами, связанные посредством свойств с таблицей изменений. Используется текущий номер редакции или буква.

Последняя редакция также появляется в разделе REV в правом нижнем углу основной надписи.

На чертежах с несколькими листами можно задать параметры для активации таблицы изменений только на первом листе, связать таблицы всех листах или оставить таблицы независимыми друг от друга.

Чтобы задать параметры таблиц изменений в открытом чертеже:

1. Выберите последовательно Инструменты > Параметры > Свойства документа > Таблицы > Редакция.

2. Задайте параметры, затем нажмите OK.

Чтобы вставить таблицу изменений:

1. Нажмите Таблица изменений на панели инструментов "Таблица" или выберите Вставка, Таблицы, Таблица изменений.

2. Задайте свойства в окне PropertyManager Таблица изменений. , затем нажмите на кнопку OK .

   Можно вставить текст в пустые ячейки путем двойного нажатия на ячейку и ввода текста.

Чтобы добавить редакцию в таблицу (добавить строку):

1. Нажмите правой кнопкой мыши на таблицу изменений и выберите Редакции, Добавить редакцию.

   Редакция добавляется в таблицу с текущей датой. Если в таблице уже наличествуют редакции, новая редакция отображается под последней редакцией и содержит следующую букву последовательности.

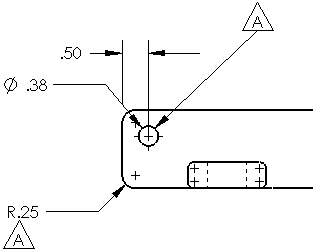

2. Нажмите, чтобы расположить один или несколько обозначений редакции в чертеже. Чтобы добавить выноску, разместите обозначение на вершине, кромке или грани.

   Обозначения являются примечаниями-заметками.

Чтобы добавить дополнительные обозначения редакции:

1. В чертеже, в котором представлена таблица изменений, нажмите кнопку Обозначение изменения на панели инструментов "Примечание" или выберите Вставка, Примечания, Обозначение изменения
   .
   Чертеж должен обладать таблицей изменений для вставки в него обозначения редакции.

- или -

Нажмите правой кнопкой мыши таблицу на изменений необходимой строки редакции и выберите Редакции, Добавить обозначение.

2. Укажите свойства в окне PropertyManager Обозначение изменения. В этом окне PropertyManager используются те же условные обозначения, что и в окне PropertyManager Заметка.

   Обозначение редакции использует настройки таблицы изменений для формы и номера или буквы редакции.

3. Нажмите в графической области в том месте, где необходимо разместить обозначение. Можно разместить обозначение где угодно. Также можно разместить множественные экземпляры обозначения, пока активен PropertyManager Обозначение изменения.



При размещении обозначений изменений с использованием параметра Авто Выноска необходимо навести курсор на объект для его выделения и прикрепления выноски. Выноска отобразится только на время перемещения указателя на объект. Таким образом, выноска и выделенные объекты не являются помехой для просмотра модели или чертежного вида. Пример с позициями .

4. Нажмите на кнопку OK .

Чтобы отредактировать стиль, размер или формат текста обозначения изменения:

1. Выберите существующее обозначение изменения.

2. Отредактируйте обозначение в поле PropertyManager Заметка.

Примечание по уровню редакции

Для заметки можно установить ссылку (обычно слева внизу, в области основной надписи) на букву редакции, чтобы она была синхронизирована.

Чтобы синхронизировать редакцию в заметке:

1. При отсутствии таблицы изменений на чертеже нажмите правой кнопкой мыши графическую область и выберите Редактировать основную надпись.

2. Нажмите Заметка на панели инструментов "Примечания" или выберите Вставка, Примечания, Заметка.

3. Нажмите в графической области в том месте, где необходимо разместить заметку.

4. В окне PropertyManager Формат текста выберите Связать со свойством .

5. В диалоговом окне нажмите Свойства файла.

6. В диалоговом окне Суммарная информация на вкладке Настройка пользователя:

   1. Выберите Редакция в окне Имя свойства.

   2. Нажмите в Значение/Текстовое выражение, затем нажмите пробел.

   3. Нажмите OK.

7. В диалоговом окне Связать со свойством в разделе Использовать свойства пользователя из выберите Редакция в списке и нажмите OK.

8. Нажмите на кнопку OK .

9. Нажмите правой кнопкой мыши в графической области и выберите Редактировать лист.

10. Вставьте таблицу изменений.

11. Нажмите правой кнопкой мыши на таблицу изменений и выберите Редакции, Добавить редакцию.

    В заметке отобразится последний уровень редакции.
