Relaciones de croquis en croquis 3D

Numerosas relaciones en croquis 2D están disponibles en croquis 3D Las relaciones de croquis adicionales compatibles con croquizado 3D incluyen:

• Relaciones perpendiculares entre una línea a través de punto en una superficie.

• Relaciones entre entidades de croquis 3D creadas en un plano de croquis y entidades 3D creadas en otros planos de croquis.

• Relaciones simétricas con respecto a una línea entre croquis 3D creados en el mismo plano.

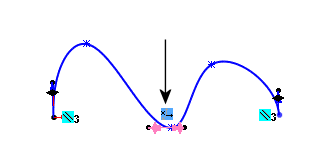

• Relaciones con asas de spline, como por ejemplo a lo largo de un eje o entre asas.

• Relaciones de punto medio.

• Relaciones iguales.

• Relaciones de curvatura tangente o igual entre caras y splines .

• Relaciones entre arcos y otras entidades de croquis.

• Relaciones entre arcos, como concéntrica, tangente o igual.

• Normal aplicada entre una línea y un plano o entre dos puntos y un plano.

En un croquis 3D, se pueden croquizar entidades a lo largo del eje global X, Y o Z.

• Relaciones concéntricas y perpendiculares entre un cono y una línea de croquis 3D.
