Unión automática entre entidades en contacto
Algoritmos mejorados se unen automáticamente con entidades que se tocan para los siguientes casos:
-
Una cara o arista de un vaciado con un sólido.
-
Una cara o arista de un vaciado con otro vaciado.
-
Una cara de un sólido o un vaciado con una viga que actúa como refuerzo.
- Una cara de un sólido o un vaciado con una junta de viga.
Los vaciados hacen referencia a las chapas metálicas y las superficies. Puede aplicar cargas, sujeciones, contactos y conectores a la plancha de metal, y se transferirán a la superficie media automáticamente. Consulte Aplicar cargas y sujeciones a vaciados.
Todas las aristas de vaciado para los contactos de unión de las caras que detecte el software se encontrarán en estado plegado cuando cree un nuevo estudio. Haga clic en el elemento Arista de vaciado/Contacto de cara/ (-Unión incompatible-) en Contacto global (-rígida) y seleccione Desactivar supresión para generar automáticamente las aristas de vaciado para los contactos de unión de las caras. Estos conjuntos de contactos se generan en segundo plano y se pasan al solver.
Para consultar o editar las definiciones de contacto de arista de vaciado a caras, use en cambio la opción Buscar arista de vaciado - pares de caras sólidas/de vaciado en el PropertyManager Contactos.
Para las caras en contacto de componentes de chapa metálica que se mallan con vaciados creados en superficies medias, el programa transfiere el contacto de unión rígida a los vaciados de superficies medias automáticamente.
Cuando existe un contacto de unión rígida entre piezas de chapa metálica y otras superficies (sólidos o vaciados), el algoritmo de contacto puede generar una rigidización en exceso debido a la separación que existe entre la malla de superficie media y la geometría de superficie de contacto. Esta rigidización en exceso del contacto de unión altera el cálculo de los modos de sólidos rígidos. El programa calculará todos los modos rígidos (con valores de frecuencia próximos a 0) si se elimina la separación equidistanciando la malla de las piezas de chapa metálica desde las superficies medias a la geometría de superficie de contacto.
|
Arista de superficie en contacto con una cara de chapa metálica
|
Vista lateral de la malla (con zoom)
|
|
|
|
|
Caras de chapas de metal en contacto entre ellas
|

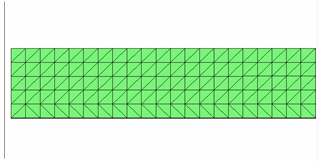

Vista de la malla en superficies medias
|
|
|
|
|
Cara sólida en contacto con una cara de chapa metálica
|
Vista lateral de la malla (con zoom)
|
|
|
|
La unión rígida entre miembros estructurales en contacto con una cara de chapa metálica también se crea y se transfiere automáticamente a vaciados de superficies medias.
|
Miembros estructurales en contacto con una cara de chapa metálica
|
Vista lateral de la malla (con zoom)
|
|
|
|
Nota: Debe definir manualmente el contacto de unión rígida para caras no planas en contacto que se mallan con elementos de vaciado. Sin embargo, se produce una unión automática para las aristas en contacto de superficies con caras no planas.
|
Junta de placa de viga
|
Malla del área de sección de la viga impresa en la placa
|
|
|
|
Cuando las juntas de vigas se conectan con una cara cercana de un sólido o un vaciado, la sección transversal real de la viga se malla y se imprime en la cara del sólido o el vaciado, creando una conexión de unión más precisa.
Durante el mallado, se crean elementos en el área impresa de la sección de la viga. La junta del extremo de la viga se conecta con todos los elementos situados dentro del área impresa de sección, para crear una representación más realista de la junta.
|
Contacto de caras no planas de vaciados
|
|
|
