Agregar o quitar bloque
Puede agregar o quitar entidades de croquis. Al quitar entidades de croquis de un bloque, las entidades se promueven desde el nivel de bloque al inmediato siguiente. La adición de un bloque invierte el proceso.
La opción Agregar o quitar bloque es útil si el croquis es complejo (por ejemplo, un archivo importado) y si desea utilizar las entidades seleccionadas del croquis como bloques.
Para agregar o quitar un bloque:
-
En el modo Editar croquis, seleccione un Bloque
en el gestor de diseño del FeatureManager.
-
Haga clic en Editar bloque
(barra de herramientas Bloque) o en Herramientas, Bloques, Editar.
|
|
|
El circuito es un bloque único.
|
-
Haga clic en Agregar o quitar entidades
(barra de herramientas Bloque) o en Herramientas, Bloques, Agregar o quitar entidades.
-
En el PropertyManager, en Entidades de bloque, seleccione las entidades que desee agregar o quitar.
|
|
|

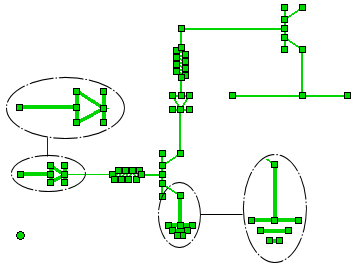

Las entidades de croquis que están marcadas se eliminarán del bloque.
|
-
Haga clic en
, haga clic en la esquina de confirmación del bloque
y, a continuación, cierre el croquis.
Las entidades seleccionadas todavía forman parte del croquis pero se promovieron al nivel de croquis.
