Las opciones nuevas del PropertyManager Brida de arista permiten crear bridas de arista basadas en la distancia tangente de la longitud de brida y posiciones de brida que son tangentes a la cara lateral adyacente a la arista seleccionada. Además, al crear una longitud de brida Hasta el vértice, puede crear la brida paralela a la brida base y como normal al plano de brida.

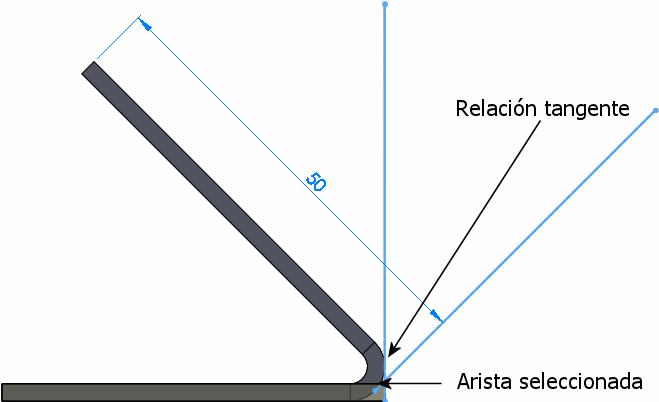

Longitud de brida de pliegue tangente
Puede establecer una longitud de brida de una arista en Pliegue tangente. Esta opción es válida para pliegues mayores que 90º y permite usar la longitud de tangente de una brida como base para el cálculo de longitud. Pliegue tangente permite escribir la longitud de tangente sin usar más cálculos.
En el PropertyManager de Brida de arista, en Longitud de brida, haga clic en Pliegue tangente
.
Longitud de brida Hasta el vértice
Si establece la longitud de una brida en Hasta el vértice, puede crearla normal al plano de brida o paralela a la brida base.
En el PropertyManager de Brida de arista, en Longitud de brida, establezca Condición final de longitud en Hasta el vértice y, a continuación, seleccione Normal al plano de brida o Paralelo a brida base.
Ejemplo de longitudes de brida de arista con las opciones de Hasta el vértice:
 |
 |
| Normal al plano de brida (funcionalidad existente): El vértice rojo coincide con la cara final de la brida de arista. (Aparece una línea de croquis para mayor claridad.) |
Paralelo a brida base: El vértice rojo pasa a través de un plano paralelo a la cara de la brida base. (Aparece una línea de croquis para mayor claridad.) |
Tangente a posición de brida de pliegue
Puede establecer una posición de brida de arista en Tangente al pliegue. Esta opción es válida para todas las opciones de longitud de brida y para los pliegues mayores que 90º.
La posición de la brida será siempre tangente a la cara lateral asociada a la arista seleccionada y la longitud de la brida mantendrá siempre la longitud exacta.
En el PropertyManager de Brida de arista, en Posición de brida, haga clic en Tangente al pliegue
.
