Blok Ekle/Kaldır

Çizim objelerini ekleyebilir veya kaldırabilirsiniz. Bir bloktan çizim objelerini kaldırdığınızda o çizim objeleri blok seviyesinden hemen sonraki seviyeye ilerletilir. Blok ekleme işlemi tersine çevirir.

Blok Ekle/Kaldır örneğin alınmış bir dosya gibi karmaşık bir çiziminiz varsa ve çizimden seçilen objeleri blok olarak kullanmak istiyorsanız kullanışlıdır.

Bir blok eklemek/kaldırmak için:

  1. In the Edit Sketch mode, select a Block in the FeatureManager design tree.

  2. Click Edit Block (Block toolbar) or Tools, Blocks, Edit.

    Devre tek bir bloktur.

  1. Click Add/Remove Entities (Block toolbar) or Tools, Blocks, Add/Remove Entities.

  2. PropertyManager'da, Blok Objeleri altından eklemek veya kaldırmak istediğiniz objeleri seçin.

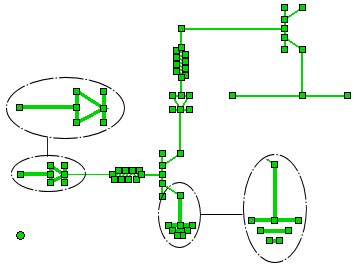

    İşaretlenen çizim objeleri bloktan kaldırılacak.

  3. Click , click the block confirmation corner , and then close the sketch.

Seçilen objeler hala çizimin parçasıdır ancak çizim seviyesine yükseltilmiştir.

Diğer konular ve komutlar:

Blok PropertyManager'ı

Blok Yap

bsp;

Bloğu Düzenle

bsp;

Blok Ekle

Bloğu Yeniden Oluştur

bsp;

Bloğu Patlat

bsp;
