Blok Yap
Tek veya çoklu çizim objelerinin kombinasyonlarından bir blok yapabilirsiniz. Her bloğun ayrı ayrı kaydedilmesi geniş tasarım esnekliği sağlar.
Bloklar
Blok yapmak için:
-

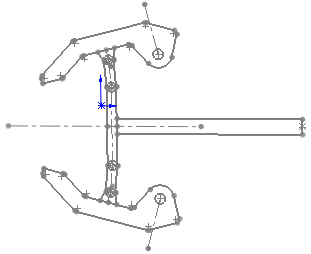

Bir çizim oluşturun.
-
Blok Yap
veya Araçlar, Bloklar, Yap.
Blok araçları için ayrıca Blok
, FeatureManager'da, tıklayabilirsiniz.
-
Blok Objeleri için blok yapmak istediğiniz çizim objelerini seçin.
-
öğesini tıklayın.
-
Kalan her çizim objesi için 2.-4. adımları tekrarlayın.

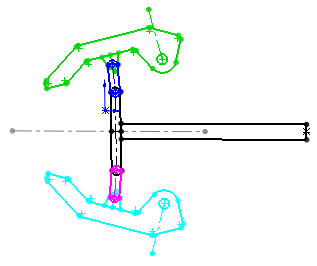

Her bloğa renk uygulamak için, resmi düzenleyin, sonra grafik alanında Bloğa sağ tıklayın ve Görünüm, Çizim/Eğri Rengi'ni seçin. Bloğu kaydettiğinizde, renk .sldblk dosyasının bir parçası olarak kaydedilir.
-
Çizimle düzenleme modundayken, gereken ilişkileri ekleyin
.
-
Parçayı kaydedin.
Bir blok yaptığınızda, bloğu eklerken kullanacağınız bir Ekleme Noktası belirtebilirsiniz.
İç İçe Bloklar

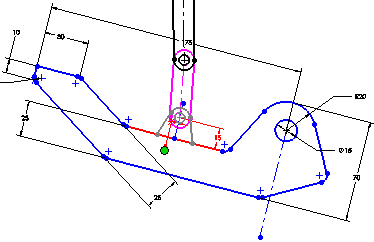

İç içe bloklar, normal bloklarla aynı işlevlere sahip blok içinde bloklardır. Varolan bir bloğu düzenlerken ve aşağıdaki durumlarda iç içe bloklar oluşturabilirsiniz:
İç içe blok yapmak için:
-
Right-click a Block in the FeatureManager design tree and select Edit Block.
-
Düzenlemekte olduğunuz Blok'a iç içe blok olarak eklemek istediğiniz objeleri çizin veya seçin.
-
Gereken ilişkileri ekleyin.
-
Blok Yap veya Araçlar, Bloklar, Yap tıklayarak Blok Öğeleri altında listeleyin.
-
simgesine, ardından Yeniden Oluştur
tıklayın ve FeatureManager tasarım ağacında iç içe geçmiş bloklara dikkat edin.
Bloğu Kaydet
Blokları kaydetmek için:
Bloğu seçip Bloğu Kaydet
veya Araçlar, Blok, Kaydet tıklayın.
Diğer blok işlevleri:
