DimXpert Konum Ölçümlendirme
İki
DimXpert unsuru
arasında (yüzey, radyus, pah ve cep unsurları haricinde) doğrusal ve açısal ölçümlendirmeler uygulamak için Konum Ölçümlendirme aracını

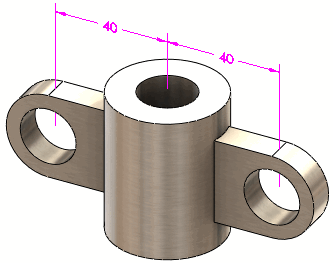

kullanın. Aşağıdaki prosedürde iki basit delik arasındaki uzaklık ölçümlendirilecektir.
DimXpert Konum Ölçümlendirme aracını kullanmak için:
-
Konum Ölçümlendirme seçeneğine (DimXpert araç çubuğu) veya Araçlar, DimXpert, Konum Ölçümlendirme seçeneklerine tıklayın.
-
Orijin unsurunun yüzünü seçin.
Kenar seçimi yalnızca iki düzlem arasında ölçümlendirme uygulanırken desteklenir. Aşağıdaki prosedüre bakın.
Unsur Seçici grafik alanında Delik seçili olarak görünür. Gerekirse, unsur seçicide farklı bir unsur tipi seçin.
-
Tolerans unsurunun yüzüne tıklayın.
Unsur seçici, tolerans unsuru için seçilen varsayılan unsur tipiyle görüntülenmeye devam eder. Gerekirse, unsur seçicide farklı bir unsur tipi seçin. Konum ölçümlendirme yerleştirilmeye hazır.
-
Ölçümlendirmeyi yerleştirmek için tıklayın.
DimXpert PropertyManager
görüntülenir. Seçili delik unsurları, Referans Unsurlar altında Orijin Unsuru
ve Tolerans Unsuru
olarak listelenir.
|
|
-
Gerekirse, unsurları tersine çevirmek için Unsurları Karşılıklı Değiştir seçeneğine  tıklayın.
-
Genelde, ölçümlendirmeleri unsurun herhangi bir kenarına iliştirebilirsiniz. Ölçümlendirmeyi yeniden konumlandırmak için ölçümlendirmeyi seçin ve sürükleme tutamacını kullanın.
|
-
Kalan PropertyManager seçeneklerini ayarlayıp
seçeneğine tıklayın.
DimXpertManager unsur ve ölçümlendirme tipini içerecek şekilde güncellenir.
İki düzlem arasında konum ölçümlendirmesini yerleştirmek için kenar seçimini kullanma:
-
Konum Ölçümlendirme seçeneğine (DimXpert araç çubuğu) veya Araçlar, DimXpert, Konum Ölçümlendirme seçeneklerine tıklayın.
-
Kenara dik iki paralel yüzle bağlanan doğrusal bir kenar seçin.
-
Ölçümlendirmeyi yerleştirmek için tıklayın.
-
PropertyManager seçeneklerini ayarlayıp seçeneğine tıklayın.
Notlar
Ölçümlendirmeler:
Doğrusal ölçümlendirmeler şunların arasına uygulanır:
-
İki paralel düzlem, eksen veya çizgi tipi unsurun kombinasyonuna
-
İki nokta
-
Bir nokta ve bir düzlem, eksen veya çizgi tipi unsur
-
Eksen çiftleri ve aykırı çizgiler (kesişmeyen ve paralel olmayan):
Açısal ölçümlendirmeler iki paralel olmayan düzlem, eksen veya çizgi tipi unsurunun kombinasyonuna uygulanır.
Şu unsurlara doğrusal veya açısal ölçümlendirme uygulayabilirsiniz:
-
Nokta unsurları: Kesişme noktası ve küre
-
Düzlem unsurları: Düzlem, çentik, genişlik ve kesişme düzlemi
-
Eksen ve Çizgi unsurları: Koni, silindir, yükseklik, basit delik, düz havşa deliği, konik havşa deliği, yuva ve kesişme çizgisi
-
Nokta: Kesişim noktası
Tolerans / Duyarlılık: Konum ölçümlendirme için Araçlar, Seçenekler, Belge Özellikleri, DimXpert, Konum Ölçümlendirme altından varsayılan tolerans ve duyarlılığı ayarlayın.
