Bir veya birkaç kenara kenar flanşları ekleyebilirsiniz.
Bu PropertyManager'ı görüntülemek için, Kenar Flanşı
(Sac Levha araç çubuğu) tıklayın.
Açı
 |
Flanş Açısı |
Bir değer girin. Çok gövdeli bir parçadaki iki gövdeyi birleştirmek için Flanş Uzunluğu altında Kenara Kadar ve Birleştir'i seçerseniz, flanş açısına bir kilit eklenir. Açıyı değiştirmek için  tıklayın. |
 |
Yüz seç |
Flanş Açısı için paralel veya dik açılı ilişki ayarlamak için bir yüz seçin. |
| |
Yüze dik |
Yüz seç'te yüze dik kenar flanşını ayarlayın. |
| |
Yüze paralel |
Yüz seç'te yüze paralel kenar flanşını ayarlayın. |
Flanş Uzunluğu
| |
Uzunluk Son Koşulu |
Şunlardan birini seçin:- Kör
- Kenar flanşını belirttiğiniz Uzunluk ve Yön'e bağlı olarak oluşturur.
- Uzunluk
- Yönü Ters Çevir
 . Kenar flanşının yönünü değiştirir.
-
Dış Sanal Keskin

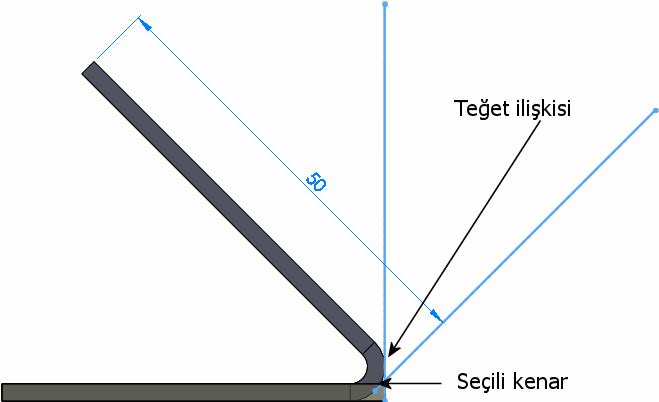

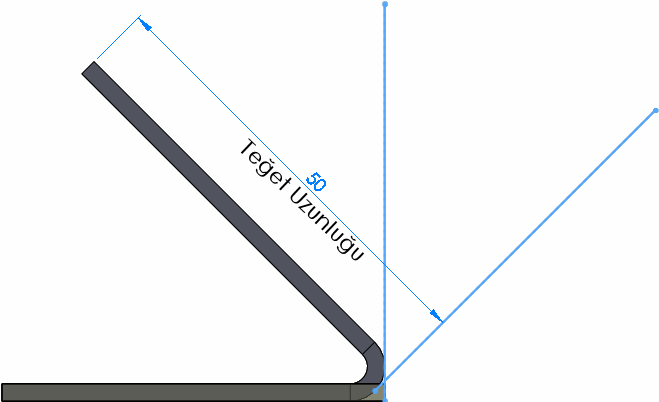

 , İç Sanal Keskin  , Teğet Büküm  . Ölçümün orijinini belirtir. Sanal sivri, iki çizim objesinin sanal kesişme noktasında bir çizim noktası oluşturur. Teğet Bükümü seçeneği 90º'den büyük açılı bükümler için geçerlidir ve bir flanşın teğet uzunluğunu uzunluk hesabının temeli olarak kullanmanıza izin verir. Teğet uzunluğunu, ek hesaplar kullanmadan yazabilirsiniz.
- Tepe Noktasına Kadar
- Grafik alanında seçtiğiniz tepe noktasına kadar kenar flanşı oluşturur. Kenar flanşını flanş düzlemine dik veya taban flanşına paralel oluşturabilirsiniz.
- Flanş düzlemine dik
- Seçili tepe noktası kenar flanşının son yüzü ile çakışık.
- Taban flanşına paralel
- Seçili tepe noktası taban flanşının yüzüne paralel bir düzlemden geçiyor.
 |
 |
| Flanş düzlemine dik Kırmızı tepe noktası kenar flanşının son yüzü ile çakışık. (Bir çizim çizgisi ile belirtilir) |
Taban flanşına paralel. Kırmızı tepe noktası taban flanşının yüzüne paralel bir düzlemin içinden geçer. (Bir çizim çizgisi ile belirtilir) |
- Kenara Kadar ve Birleştir
- Çok gövdeli bir parçada, seçili kenarı başka bir gövdedeki paralel kenar ile birleştirir. ikinci gövdede bir -e kadar referansı seçin.
- Dış Sanal Keskin , İç Sanal Keskin
- Ölçümün orijinini belirtir.
- Bir 'e kadar' referans kenarı seçin
|

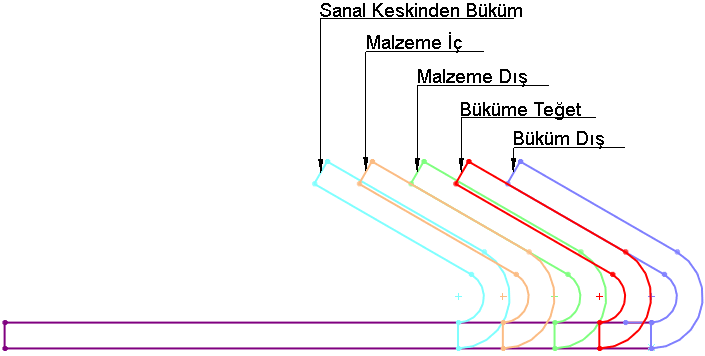

Özel Büküm İzni
Bir Büküm İzin Tipi ve büküm izni için bir değer belirtmek üzere seçin.
Özel Kabartma Tipi
Kabartma kesimleri eklemek için, Özel Kabartma Tipi'ni seçin, ardından kabartma kesimi tipini seçin.
