Sac Levha PropertyManager'ları
Sac levha PropertyManager'ları sac levha parçaları oluşturmanıza ve onları değiştirmenize yardım eder.
|
|
Sac Levha, sac levha parçasının tanımını içerir. Bu unsur, parçanın tamamı için varsayılan büküm parametresi bilgilerini (kalınlık, büküm yarıçapı, büküm izni, otomatik kabartma oranı ve sabitlenmiş obje gibi) depolar.
|
|
|
Yassı Bükümler yassılaştırılmış parçaları temsil eder. Bu unsur, sivri ve radyuslu köşelerin bükümlere dönüştürülmesiyle ilgili bilgileri içerir.

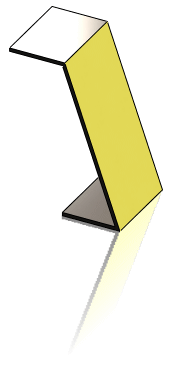

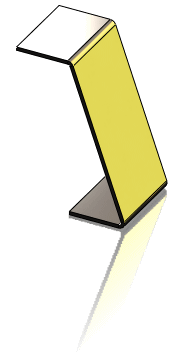

Modelden oluşturulan her büküm Yassı Bükümler altında ayrı bir unsur olarak listelenir. Radyuslu köşelerden, silindirik yüzlerden ve konik yüzlerden oluşturulan bükümler Yuvarlak Büküm olarak; sivri köşelerden oluşturulan bükümler Keskin Büküm olarak listelenir.
Yassı Bükümler altında listelenen Keskin Çizim, sistem tarafından oluşturulan tüm sivri ve yuvarlak bükümlerin büküm çizgilerini içeren bir çizimdir. Bu çizim düzenlenemez, ancak gizlenebilir veya gösterilebilir.
Bkz. Sac Levha Bükümlerini Yassılaştırma.
|
|
|
Süreç Bükümleri yassılaştırılmış parçanın tamamlanmış, form verilmiş parçaya dönüşümünü temsil eder.
Yassılaştırılmış parçada belirtilen büküm çizgilerinden oluşturulan bükümler bu unsur altında listelenir. Süreç Bükümleri altında listelenen Yassı Çizim, bu büküm çizgileri için bir yer tutucudur. Bu çizim düzenlenebilir, gizlenebilir veya gösterilebilir.
FeatureManager tasarım ağacında Süreç Bükümleri simgesinden sonra listelenen unsurlar parçanın bükülmüş görünümünde görüntülenmez.
|
Bükümler PropertyManager, kabuklu bir parçayı sac levha parçasına dönüştürmenize olanak tanır. Gereksinimler şunları içerir:
-
Katı gövde
-
Tektip kalınlık
-
İnce unsur
|
|
Alternatif olarak, Taban Flanşı ile veya Sac Levhaya Dönüştür seçeneğini kullanarak doğrudan bir sac levhadan parça oluşturabilirsiniz.
Bir parçayı sac levhaya dönüştürmek için Bükümler PropertyManager'ı kullanın:
-
Bükümler Ekle
seçeneğine (Sac Levha araç çubuğu) veya Ekle, Sac Levha, Bükümler seçeneklerine tıklayın.
-
Büküm Parametreleri altında, şunlardan birini yapın:
Parça düzlemsel bir yüz içermiyorsa, bir
doğrusal kenar seçebilirsiniz
.
-
Büküm İzni altında, aşağıdaki seçeneklerden birini seçin:
,
, Büküm İzni
,
veya Büküm Hesabı
.
-
K-Faktörü, Büküm İzni veya Büküm Kesintisi'ni seçtiyseniz, bir değer girin.
-
Kabartma kesimlerinin otomatik olarak eklenmesini isterseniz
onay kutusunu işaretleyin, ardından kabartma kesimi tipini seçin: Dikdörtgen veya Obround seçeneğini belirlerseniz, bir Kabartma Oranı belirtmeniz gerekir.
-
İsterseniz Feder Parametreleri
altında feder uygulanacak bir kenar seçin ve aşağıdakileri yapın:
-
Federin yönünü değiştirmek isterseniz, Yönü Değiştir seçeneğine tıklayın.
-
Boşluk mesafesini belirtmek isterseniz, Feder Boşluğu
kutusuna bir değer girin.
-
Tamam
'a tıklayın.
