Tüm ölçümlendirmeler için belge düzeyinde draft ayarları belirtebilirsiniz.
Model Öğeleri Ekle, DimXpert ve diğer otomatik yöntemlerle eklenen ölçümlendirmeler, teknik resim görünümünden yansıtılan, önceden tanımlanmış konumlara yerleştirilirler. Bu iletişim kutusunda önceden tanımlanmış konumları ayarlarsınız.
Bu iletişim kutusunu bir teknik resimde görüntülemek için
Seçenekler
simgesine (Standart araç çubuğu) tıklayın, Belge Özellikleri'ni ve ardından Ölçümlendirmeler'ı seçin.
Genel draft standardı
| Genel draft standardı
|
Seçili Draft Standardı sayfası ayarlarından miras alındı. |
Metin
| Yazı Tipi
|
Yazı tipini değiştirmek için tıklayın.
|
Her defa ölçümlendirme yazı tipini değiştirdiğinizde, her ölçümlendirme tipinin belge düzeyindeki yazı tipi buna uygun olarak güncellenir.
Çift boyutlar
| Çift ölçümlendirme görünümü
|
Ölçümlendirmeleri çift birimle göstermek için seçin. |
| Çift görünüm birimlerini göster |
İkinci ölçümlendirme setinin birimlerini göstermek için seçin. |
| Ölçümlendirme değer konumu |
Üst |
| Alt |
| Sağ |
| Sol |
Birincil Duyarlılık
 Birim Duyarlılığı
|
Değer için noktadan sonraki basamak sayısını seçin. |
 Tolerans Duyarlılığı |
Tolerans değeri için noktadan sonraki basamak sayısını seçin.
|
Çift duyarlılık
| Birim Duyarlılığı |
İkincil birimlerde noktadan sonraki ondalık basamak sayısı için listeden bir değer seçin. |
| Tolerans Duyarlılığı |
İkincil birimlerde noktadan sonraki ondalık basamak sayısı için listeden bir değer seçin.
|
Yüzdeye göre Yığılmış Kesirsel Ölçümlendirme Boyu
Bükülü liderler
| Lider uzunluğu |
Liderin düzeltilmiş kısmının uzunluğunu girin. |
Oklar
| Boyut
|
Üç ok boyu alanını belirtin.
|
| Ölçümlendirme yüksekliği ile ölçekle'yi seçerek ok boyunu ölçümlendirme uzatma çizgisinin yüksekliğine göre yeniden ölçekleyin. |
| Stil |
Listeden bir stil seçin ve ölçümlendirme stili düğmesini tıklayın:
|
Öteleme uzaklıkları
| Öteleme uzaklıkları |

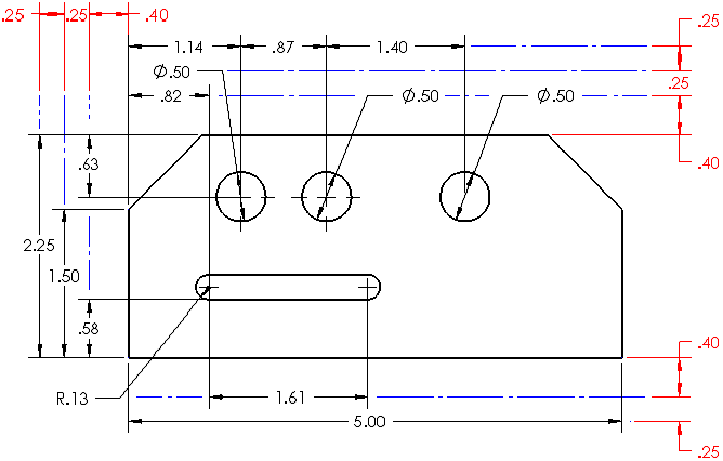

Modelden ve sonraki her konumdan (aşağıdaki kırmızı ölçümlendirmelerle belirtilen) ölçümlendirme uzaklığını ayarlayın. Öteleme uzaklıkları, Öteleme uzaklıkları'nda atanmış olan uzaklıkları doğrulamalı. Varsayılan öteleme uzaklıkları model kenarından .40 inç ( 10.16 mm) ve ölçümlendirmeler arasında .25 inç (6.35 mm).
|
| Boşluklar |
Temel ölçümlendirmeler için öteleme uzaklıklarını belirtin: - Model ve ilk ölçümlendirme uzatma çizgisi arasında
- Ölçümlendirme uzatma çizgileri arasında
Bu değerler ayrıca birbirlerinden ve model kenarından hızlı ölçümlendirme kullanılarak ötelenmiş ölçümlendirmeler arasındaki uzaklığı da kontrol eder. |
| Detaylandırma görünümü yerleşimi |
Öteleme uzaklığı spesifikasyonlarını bir detaylandırma görünümü'nden kullanmayı seçin. Boşlukları girmek için temizleyin.
|
Boyut uzatma/lider çizgilerini kopar
| Boşluk
|
Kopuk uzatma ve lider çizgilerinde boşluğu belirtin.
|
 |
| Yalnızca ölçümlendirme okları etrafında kop |
Kopmaları yalnızca oklar ve çizgiler kesiştiğinde göstermek için seç.
|
Ölçümlendirme çizgilerini koparmak için, ölçümlendirmeyi seçip PropertyManager'da Çizgileri Kopart'ı seçin. Ölçümlendirme çizgileri koparıldığında yakındaki çizgiler etrafında koparılırlar. Ölçümlendirme kayda değer ölçüde hareket ettirilirse yeni yakın ölçümlendirmeler etrafında koparılmayabilir. Görünümü güncellemek için, seçili ölçümlendirme için Çizgileri Kopart'ı temizleyip sonra tekrar Çizgileri Kopart'ı tıklayın.

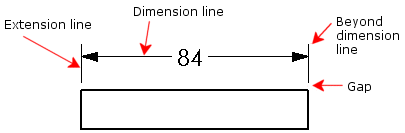

Uzatma çizgileri
| Boşluk
|
Model ve ölçümlendirme uzatma çizgileri arasındaki uzaklığı belirleyin. Bu değer ayrıca uzatma çizgileri ve merkez işareti arasındaki uzaklığı da belirler.
|
 |
| Boyut çizgisinin ötesinde |
Uzatma çizgisinin ölçümlendirme çizgisinden ne kadar uzağa uzadığını belirleyin.
|
Seçenekler
| Öncü sıfırlar |
| Standart |
Baştaki sıfırlar genel draft standardına göre görüntülenir. |
| Göster |
Ondalık basamaklardan önceki sıfırlar gösterilir. |
| Kaldır |
Öncü sıfırlar görüntülenmez.
|
|
| Sondaki Sıfırlar |
| Akıllı |
Sondaki sıfırlar, ANSI ve ISO standartlarına uyarak tüm ölçü değerleri için atılır. |
| Standart |
Sondaki sıfırlar ASME Y14.5M-1994 standardına göre görünür. |
| Göster |
Sondaki sıfırlar Birimler için belirttiğiniz ondalık basamaklara göre görüntülenir. |
| Kaldır |
Sondaki sıfırlar görüntülenmez.
|
|
| Ölçümlendirme birimlerini göster |
Teknik resimlerde ölçümlendirme birimlerini göstermek için işaretleyin.
|
| Varsayılan olarak parantezler ekle
|
Ölçümlendirmeleri parantez içinde görüntülemek için işaretleyin.
Rengi ayarlamak için, 'e tıklayın. Renk düzeni ayarları'nda, Ölçümlendirmeler, Alınmamış (Bağımlı) seçeneğini belirleyin.
|
| Uzatma çizgilerinin arasına ortala |
Ölçümlendirmeleri uzatma çizgileri arasına ortalamak için işaretleyin. Bu seçenek, Merkez Ölçümlendirme seçeneğini içeren PropertyManager'larda Merkez Ölçümlendirme'yi de  seçer.
Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yerleşir.
|
| Basit tolerans kutusunun içine öneki ekle |
Bir önek belirttiğinizde tolerans kutularının içine bir metin öneki eklemek için işaretleyin.
|
| İkili basit boyutu tek kutuda göster |
Bir basit tolerans kutusuna ikili ölçümlendirmeler eklemek için işaretleyin.
|
| Koparılmış görünümde ölçümlendirmeleri kopuk olarak göster |
Koparılmış görünümler için ölçümlendirme çizgilerini koparmak üzere işaretleyin.
|

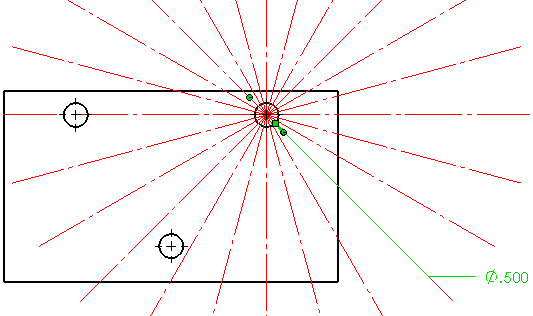

| Yarıçap/Çap lider yakalama açısı |
Çap, yarıçap veya pah ölçümlendirmelerini yarıçap konumları boyunca sürüklediğinizde kullanılan yakalama açısı aralıklarını değiştirin.
|
| Tolerans |
Toleransı ayarlamak için tıklayın.
|
