Belge Özellikleri - Yarıçap Ölçümlendirmeleri

Yarıçap ölçümlendirmeleri için belge seviyesinde draft ayarları belirtebilirsiniz.

Bu sayfayı açmak için, bir teknik resim açıkken, Seçenekler simgesine (Standart araç çubuğu) tıklayın, Belge Özellikleri'ni ve ardından Ölçümlendirmeler > Yarıçap 'ı seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından miras alındı.

Taban yarıçap ölçümlendirmesi standardı

Taban yarıçap ölçümlendirmesi standardı
Bir standart seç:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Lider stili

Lider Stili Seçin: bir stil.
Lider Kalınlığı Seçin: bir kalınlık seçin veya Özel Boyut'u seçin ve bir kalınlık girin.

Metin

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.
Yatay metin yaslama Sol
Merkez
Sağ
Dikey metin yaslama Üst
Orta
Alt

Çift boyutlar

Çift ölçümlendirme görünümü Ölçümlendirmeleri çift birimle göstermek için seçin.
Çift görünüm birimlerini göster İkinci ölçümlendirme setinin birimlerini göstermek için seçin.
Ölçümlendirme değer konumu Üst
Alt
Sağ
Sol

Birincil Duyarlılık

Birim Duyarlılığı Değer için noktadan sonraki basamak sayısını seçin.
Tolerans Duyarlılığı Tolerans değeri için noktadan sonraki basamak sayısını seçin.

Çift duyarlılık

Birim Duyarlılığı İkincil birimlerde noktadan sonraki ondalık basamak sayısı için listeden bir değer seçin.
Tolerans Duyarlılığı İkincil birimlerde noktadan sonraki ondalık basamak sayısı için listeden bir değer seçin.

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Teknik resim görünümü belgesinde, bu katman ayarlarını uygulamak için Katman (Katman araç çubuğu) için Standart Başına seçmelisiniz.

Metin konumu

Katı Lider, Hizalanmış Metin
Kopuk Lider, Yatay Metin
Kopuk Lider, Hizalanmış Metin

Seçenekler

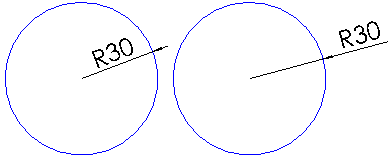

Oklar metin konumunu takip eder   İşaretliyken

 İşaretli değilken

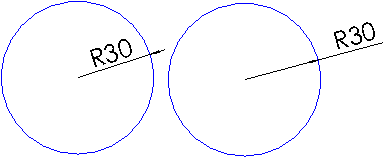

Katı liderle göster

ANDI dışındaki standartlar için, bir lideri çevre yerine merkezden görüntüler.

 İşaretliyken, lider merkezi içerir.

İşaretli değilken, lider ok, çevrede durur.
Tolerans

Toleransı ayarlamak için tıklayın.
