Instant3D Cetvelleri

Değişikliklerin hassas ölçümü için ekran cetvellerini kullanın.

Döndürmeler ve draftlar için ve Canlı Kesit Düzlemlerini döndürmek amacıyla triad halkalarını kullandığınızda bir açısal cetvel görüntülenir.

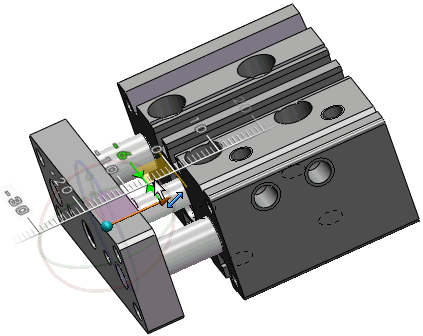

Montajlarda, kısayol menüsünden Triad ile Taşı seçeneğini tıkladığınızda triad ile birlikte cetveller görüntülenir, böylece bileşenleri tanımlanan bir konuma taşıyabilirsiniz.

Unsurları taşımak için triad tutamaçlarını sürüklediğinizde cetveller, konumu hassas biçimde değiştirmenizi sağlar.

İşaretçi cetvelin uzağında ise ölçümlendirmeler serbest sürüklenebilir. Cetvel adımlarına yakalamak için işaretçiyi cetvelin üzerine taşıyın.

The ruler also appears if you use Edit Feature for these features:

• Ekstrüzyonlar (yükseltme, kesme ve yüzey)

• Döndürmeler (yükseltme, kesme ve yüzey)

• Taban flanşı
