Görünüm Pencereleri
Modelleri bir, iki veya dört görünüm penceresinden görüntüleyebilirsiniz.
|
Dört görünüm penceresi açmak için:
Dörtlü Görünüm  seçeneğine (Standart Görünümler araç çubuğu) veya Pencere, Görünüm Penceresi, Dörtlü Görünüm seçeneklerine tıklayın.
|
|
Aşağıdaki görünüm penceresi düzenlemelerini Pencere menüsünden veya Standart Görünümler araç çubuğu'ndan seçebilirsiniz:
|
|
Araç İpucu
|
Görüntülenen Görünümler
|
|
|
Tek Görünüm
|
Kullanıcı Tanımlı
|
|
|
Çift Görünüm - Yatay
|
Ön ve Üst
|
|
|
Çift Görünüm - Dikey
|
Ön ve Sağ
|
|
|

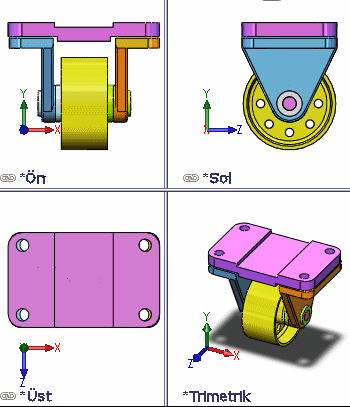

Dörtlü Görünüm
|
Ön, Sağ, Üst ve Trimetrik (Üçüncü Açı) veya Ön, Sol, Üst veya Trimetrik (İlk Açı). Araçlar, Seçenekler, Sistem Seçenekleri, Görüntü/Seçim altında, İlk Açı veya Üçüncü Açı seçeneğini belirleyin.
|
-
Her görünüm penceresinin sol alt köşesinde geçerli oryantasyon gösterilir.
-
Farklı bir oryantasyon seçmek için Görünüm Oryantasyonu
seçeneğine (Heads-up Görünümü araç çubuğu) tıklayın.
-
Birden çok görünüm penceresinden tek bir görünüm penceresine geri döndüğünüzde model etkin görünüm penceresinin oryantasyonunu görüntüler. Sonra yeniden çoklu görünüm pencerelerine geçerseniz tekrar varsayılan oryantasyonlara dönülür.
-
Görünüm pencereleri bağlantılı olmadığı sürece herhangi bir görünüm penceresindeki modelin oryantasyonunu ve rotasyonunu bağımsız olarak değiştirebilirsiniz.
Ortogonal görünümleri bağlayabilirsiniz. Ortogonal olmayan görünümler (İzometrik, Trimetrik vb. veya özel oryantasyonlar gibi) bağlantılı değildir.
Ortogonal görünümleri bağlamak için:
Görünümleri Bağla
seçeneğine (Standart Görünümler araç çubuğu) veya Pencere, Görünüm Penceresi, Görünümleri Bağla seçeneklerine tıklayın.
Açılır görünüm açılır menüsündeki
simgesi bağlantılı görünüm pencerelerini gösterir.
Bağlantılı görünümlerin işlevleri:
-
Tüm ortogonal görünümler için yakınlaştırma ve kaydırma bağlanmıştır.
-
İmleç kullanılarak görünüm rotasyonu yoktur.
-
Bir görünümü ortogonal oryantasyonunun dışında döndürürseniz görünüm bağlantılı olmaz.
-
Bağlantılı görünümler açıksa ve bir görünümü ortogonal oryantasyona döndürürseniz görünüm bağlantılı olur.
