Ayrım yüzeyleri, kalıp boşluğunu kalıp maçasından ayırır. Ayrım hatlarını ve kapatma yüzeylerini parça yüzeylerine oluşturmadan önce oluşturursunuz.
Ayrım Yüzeyi PropertyManager açmak için şunlardan birini yapın:
- Ayrım Yüzeyler
tıklayın
- tıklayın.
- Bir Ayrım Yüzeyi unsurunu seçip, sağ tıklayıp Unssuru Düzenle
tıklayın.
Kalıp Parametreleri
| |

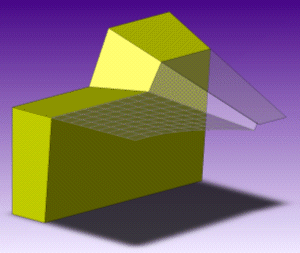

Yüzeye teğet |
Ayrım yüzeyini ayrım çizgisine bitişik düzleme teğet olarak ayarlar. |
| |
Yüzeye dik |
Ayrım yüzeyini, ayrım hattı yüzeyine dik olarak ayarlar. |
| |
|
- Ters Hizalama
- (Ayrım kenarına bitişik iki yüz neredeyse paralel olduğunda Yüzeye dik için kullanılabilir.) Ayrım yüzeyine dik yüzü değiştirir.
|
| |
Çekmeye dik |
Ayrım yüzeyini çekme yönüne dik olarak ayarlar. |
Ayrım Hattı
| |
Kenarlar |
Ayrım yüzeyleri için seçilmiş olan kenarların ve ayrım hatlarının adlarını listeler. Şunları yapabilirsiniz:- Kenar veya ayrım hattı
- Grafik alanında bir kenar veya ayrım hattı seçerek Kenarlar'a eklemek veya kaldırmak.
- Ad
- Kenarı grafik alanında bir bilgi ile tanımlamak için bir ad seçmek.
- Seçimi temizle
- Kenarlar'dan tüm seçimleri temizlemek için, sağ tıklayarak Seçimleri Temizle'yi seçmek.
- Manüel olarak
- Kenarları manüel olarak seçebilirsiniz. Grafik alanında bir kenar seçin, çerçeveyi tamamlamak için seçim araçlarını kullanın.
|
Seçenekler
| |
Tüm yüzeyleri ör |
Tüm yüzeyleri otomatik olarak örer. Çoğu modelde, yüzeyler doğru olarak oluşturulur. Hatalı bir yüzeyi değiştirdiğinizde, tüm yüzeylerin örülmesini engellemek için temizleyin.
Onarımları gerçekleştirmek için Kalıp Araçları araç çubuğundaki Loft Yüzey  veya Kurallı Yüzey  gibi yüzey araçlarını kullanın. Ardından onarımlardan sonra yüzeyleri manüel olarak örmek için Yüzeyi Ör'ü  kullanın. |
| |
Optimize Et |
(Yalnızca Yüzeye teğet için.) Makinede işleme için ayrım yüzeyini, ayrım yüzeyini yalnızca kalıp aracının üst yüzüne teğet olan düzlemsel yüzlerle oluşturarak optimize eder. Temizlendiğinde, bazı eğri yüzler oluşabilir. Seçildiğinde, eğri yüz oluşumu engellenir. Ayrım yüzeyini bu alana uzatmak için Düzlemsel Yüzey  ve Yüzeyi Ör gibi araçları kullanın.
|
| |
Önizlemeyi Göster |
Yüzeyin bir önizlemesini grafik alanında görüntüler. Sistem performansını optimize etmek için temizleyin.
|
| |
Manüel Mod |
Ayrım yüzeyini ayarlamak için kullanabileceğiniz tutamaçları gösterir:
- Üstüste binen yüzeylerin çakışmasını engelleyin.
- Yüzey Bölgesini iki tepe noktası arasında yeniden tanımlayın:
- Parçanın kenarının tepe noktasını tıklayıp Dolgu yüzeyi bölgesi başlat seçin.
- İkinci bir tepe noktasını sağ tıklayıp Dolgu yüzeyi bölgesi bitir seçin.
|
maçanın ve boşluk bloklarının kaymasını engellemek için ayrım yüzeylerini çevresi boyunca kenetlenme yüzeyi ekleyebilirsiniz. Ayrıca ayrımı eklediğinizde otomatik olarak kenetlenme yüzeyi oluşturabilirsiniz. Kalıplı parçadaki delikleri kapamak için Boşluk kapama yüzeyi ekleyebilirsiniz.
