Ayrım Yüzeyleri için Manüel Mod Hakkında

Ayrım yüzeylerini manüel modda oluşturduğunuzda veya düzenlediğinizde, komut tarafından oluşturulan yönleri değiştirebbilirsiniz.

Ayrım Yüzeyi PropertyManager açmak için şunlardan birini yapın:
  • Ayrım Yüzeyler tıklayın
  • Ekle > Kalıplar > Ayrım Yüzeyi tıklayın.
  • Bir Ayrım Yüzeyi unsurunu seçip, sağ tıklayıp Unssuru Düzenle fm_edit_feature.gif tıklayın.

Manüel modu etkinleştirmek için PropertyManager'da Seçenekler, Manüel Mod seçin.

Ayrım yüzeyini şu şekilde değiştirebilirsiniz:
  • Üstüste binen yüzeylerin çakışmasını engelleyin.
  • Yüzey Bölgesini iki tepe noktası arasında yeniden tanımlayın:
    1. Parçanın kenarının tepe noktasını tıklayıp Dolgu yüzeyi bölgesi başlat seçin.
    2. İkinci bir tepe noktasını sağ tıklayıp Dolgu yüzeyi bölgesi bitir seçin.

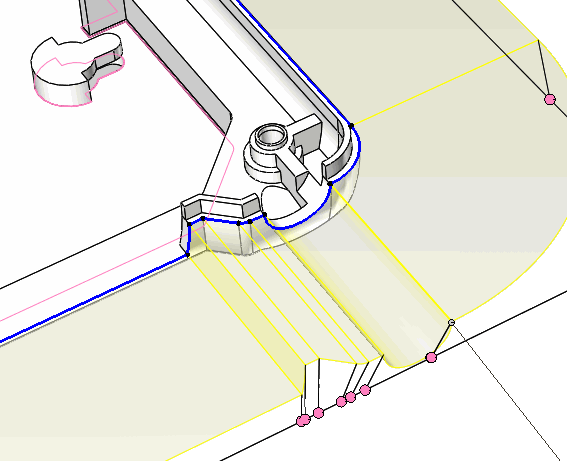

Örnek: Manüel Modsuz oluşturulanAyrım Yüzeyinde Taralı Yüzey var Çizgiler

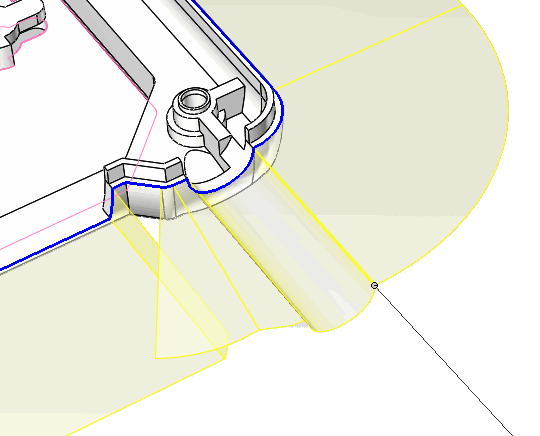

Örnek: Manüel Mod Yüzyi Taşımak için tutamaçlar Oluşturur Çizgiler
Üst konu başlığ: Ayrım Yüzeyi PropertyManager
