Kapalı Köşe
Sac levha flanşları arasına kapalı köşeler ekleyebilirsiniz. Kapalı Köşe unsuru sac levha unsurları arasına malzeme ekler ve aşağıdaki özellikleri içerir:
-
Kapatmak istediğiniz tüm köşelerin yüzlerini seçerek birden fazla köşeyi aynı anda kapatma.
-
Dik açılı olmayan köşeleri kapatma.
-
90° dışındaki bükümlere sahip flanşlara kapalı köşe uygulama.
-
Boşluk mesafesini ayarlama. Alanın, Kapalı Köşe unsuru ile eklediği, malzemenin iki kesiti arasındaki boşluk.
-
Üst üste/alt alta binme oranı ayarlama. Üst üste ve alt alta binen malzemeler arasındaki oran. 1 değeri, üst üste binme ile alt alta bilme değerlerinin eşit olduğunu gösterir.
-
Büküm bölgesini kapatma veya açma.
Bir köşeyi kapatmak için:
-
Kapatmak istediğiniz alanı içeren bir sac levha parçası oluşturun.
Örneğin, bitişik, açılı kenar flanşları arasındaki alanı kapatmak için Kapalı Köşe unsurunu kullanabilirsiniz.
-
Kapalı Köşe  veya Insert, Sac Levha, Kapalı Köşe tıklayın.
-
Uzatılacak Yüzler için düzlemsel yüzler seçin.
SolidWorks yazılımı Eşleştirilecek Yüzler'i bulmaya çalışır.
Eşleşen yüzler bulunmazsa, Uzatılacak Yüzler ve Eşleştirilecek Yüzler'i manüel olarak seçebilirsiniz.
 Uzatılacak Yüzler veya Eşleştirilecek Yüzler altında herhangi bir seçimin işaretini kaldırır veya silerseniz, Otomatik Yayma'nın işareti otomatik olarak kaldırılır. Bunu manüel olarak yeniden etkinleştirebilirsiniz.
-
Bir Köşe tipi seçin
:
-
Alın
-
Bindirme
-
Alttan Bindirme
-
Boşluk mesafesi  için bir değer ayarlayın
-
Üst üste/alt alta binme oranı  için bir değer belirleyin.
-
Seçin ve işareti kaldırın:
-
Büküm bölgesini aç. Seçiliyken önizleme görüntülenmez.
-
Eş düzlemsel yüzler. Seçili yüzle aynı düzlemdeki tüm yüzlere kapalı köşeyi uygular.
-
Dar Köşe. Büküm alanındaki boşluğu daraltmak için geniş büküm yarıçapları algoritmasını kullanır.
-
Tamam'a  tıklayın.
|
|
|
| |

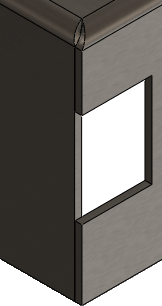

Boşluk mesafesi 0,1
|

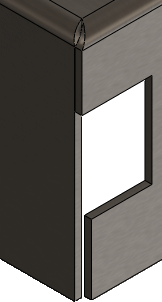

Boşluk mesafesi .05
|
|
|
| |
Büküm bölgesini aç seçiliyken
|
Büküm bölgesini aç seçili değilken
|
|
|
| |
Eş düzlemsel yüzler seçili.
|
Eş düzlemsel yüzler temizlendi.
|
|
